康明斯QSK78發動機故障代碼151 152 153
康明斯QSK78發動機故障代碼 151 冷卻液溫度高
概述
|
康明斯QSK78發動機故障代碼 |
造成故障的原因 |
產生后果 |
|
康明斯QSK78發動機故障代碼: 151 |
檢測到冷卻液溫度高。這不是CENSE™ 系統錯誤。 |
溫度升高超過閾值后，標定設置功率和轉速逐漸下降并且康明斯QSK78發動機停機。Centinel™ 系統禁用。 |
|

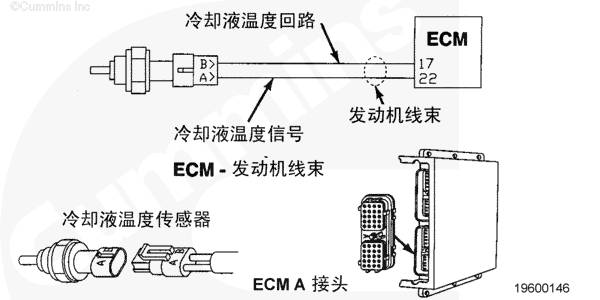

康明斯QSK78發動機冷卻液溫度傳感器電路 |
電路描述
CM500 ECM 將冷卻液溫度傳感器用于監測康明斯QSK78發動機冷卻液溫度。CM500 ECM 將冷卻液溫度用于康明斯QSK78發動機保護系統、正時和供油控制。
CM500 ECM 監測觸針 22 上的電壓。CM500 ECM 預期檢測到電壓在 0.21 和 4.5 伏之間變化。
如果電壓低于 0.21 伏，則 CM500 ECM 將記錄康明斯QSK78發動機故障代碼 151。
觸針 22 上的電壓高于 0.21 伏可能是由于冷卻系統故障或工作范圍內的傳感器故障造成的。
部件位置
有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。
康明斯QSK78發動機大修提示
這不是 CENSE™ 系統錯誤。
參考康明斯QSK78發動機故障代碼 t05-151 故障診斷樹
|
康明斯QSK78發動機故障代碼 153 左排前進氣歧管溫度傳感器電路高溫故障 |
概述
|
康明斯QSK78發動機故障代碼 |
造成故障的原因 |
產生后果 |
|
康明斯QSK78發動機故障代碼: 153 |
檢測到康明斯QSK78發動機線束 CM500 ECM A 接頭的進氣歧管溫度傳感器信號觸針上電壓高于 4.88 VDC。這不是 CENSE™ 系統錯誤。 |
無進氣歧管空氣溫度康明斯QSK78發動機保護。 |
|

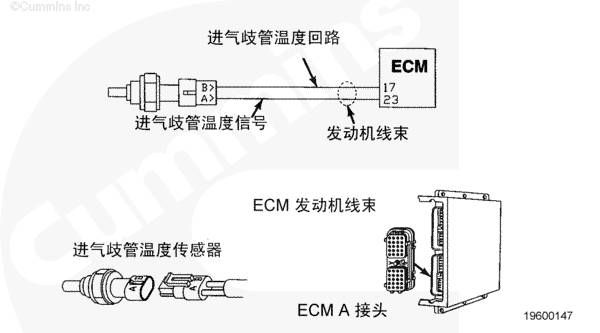

康明斯QSK78發動機左排前進氣歧管溫度傳感器電路 |
電路描述
CM500 ECM 利用進氣歧管溫度傳感器監測中冷器后面進氣歧管中的空氣溫度。CM500 ECM 將進氣歧管溫度傳感器用于康明斯QSK78發動機保護系統、正時和供油控制。
CM500 ECM 監測觸針 23 上的電壓。CM500 ECM 預期檢測到電壓在 0.5 和 4.88 伏之間變化。如果電壓高于 4.99 伏，則 CM500 ECM 將記錄康明斯QSK78發動機故障代碼 153。
觸針 23 上的電壓高于 4.88 伏可能是由信號或回路導線存在開路、電壓對信號或回路導線短路或傳感器開路故障造成的。
部件位置
有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。
康明斯QSK78發動機大修提示
這不是 CENSE™ 系統錯誤。
參考康明斯QSK78發動機故障代碼 t05-153 故障診斷樹
|
康明斯QSK78發動機故障代碼 154 左排前進氣歧管溫度傳感器電路低溫故障 |
概述
|
康明斯QSK78發動機故障代碼 |
造成故障的原因 |
產生后果 |
|
康明斯QSK78發動機故障代碼: 154 |
檢測到康明斯QSK78發動機線束的進氣歧管空氣溫度傳感器信號觸針上電壓低于 0.08 VDC。這不是 CENSE™ 系統錯誤。 |
無進氣歧管空氣溫度康明斯QSK78發動機保護。 |
|
康明斯QSK78發動機左排前進氣歧管溫度傳感器電路 |
電路描述
CM500 ECM 利用進氣歧管溫度傳感器監測中冷器后面進氣歧管中的空氣溫度。CM500 ECM 將進氣歧管溫度傳感器用于康明斯QSK78發動機保護系統、正時和供油控制。
CM500 ECM 監測觸針 23 上的電壓。CM500 ECM 預期檢測到電壓在 0.5 和 4.88 伏之間變化。如果電壓低于 0.08 伏，則 CM500 ECM 將記錄康明斯QSK78發動機故障代碼 154。
觸針 23 上的電壓低于 0.08 伏可能是由電源導線或回路導線上存在對地短路或傳感器內部接地故障造成的。
部件位置
有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。
康明斯QSK78發動機大修提示
這不是 CENSE™ 系統錯誤。
參考康明斯QSK78發動機故障代碼 t05-154 故障診斷樹
|
康明斯QSK78發動機故障代碼 155 左排前進氣歧管溫度高 |
概述
|
康明斯QSK78發動機故障代碼 |
造成故障的原因 |
產生后果 |
|
康明斯QSK78發動機故障代碼: 155 |
檢測到進氣歧管溫度高。這不是CENSE™ 系統錯誤。 |
溫度升高超過閾值后，標定設置功率和轉速逐漸下降并且康明斯QSK78發動機停機。 |
|
康明斯QSK78發動機左排前進氣歧管溫度傳感器電路 |
電路描述
CM500 ECM 利用進氣歧管溫度傳感器監測中冷器后面進氣歧管中的空氣溫度。CM500 ECM 將進氣歧管溫度傳感器用于康明斯QSK78發動機保護系統、正時和供油控制。
CM500 ECM 監測觸針 23 上的電壓。CM500 ECM 預期檢測到電壓在 0.5 和 4.88 伏之間變化。如果電壓低于 0.5 伏，則 CM500 ECM 將記錄康明斯QSK78發動機故障代碼 155。
觸針 23 上的電壓高于 0.5 伏可能是由于冷卻系統故障或工作范圍內的傳感器故障造成的。
部件位置
有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。
康明斯QSK78發動機大修提示
這不是 CENSE™ 系統錯誤。
參考康明斯QSK78發動機故障代碼 t05-155 故障診斷樹
