Perkins1106A/C發動機前齒輪室蓋-拆卸和安裝

拆卸步驟

開始:

a.如果發動機配有風扇，卸下風扇和皮帶輪。請參閱《Perkins1106A/C發動機拆解和組裝》,“風扇-拆卸和安裝”，以了解正確的步驟。

b.拆下Perkins1106A/C發動機減振器和皮帶輪。請參閱《Perkins1106A/C發動機拆解和組裝》,“Perkins1106A/C發動機減振器和皮帶輪-拆卸”以了解正確步驟。

c.拆下Perkins1106A/C發動機水泵。請參閱《Perkins1106A/C發動機拆解和組裝》,“Perkins1106A/C發動機水泵-拆卸”以了解正確的程序。

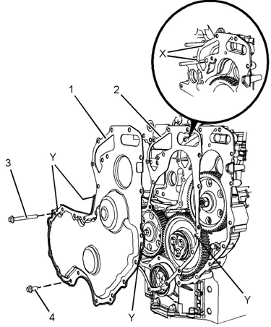

1拆下螺栓(3)和螺栓(4)。確定不同長度螺栓的位置。

2將前蓋(1)從前Perkins1106A/C發動機機殼體上拆下。

3將密封墊(2)從前蓋(1)上拆下。

安裝步驟

1徹底清潔前Perkins1106A/C發動機機殼體的密封墊表面。

2如果安裝了原有的前蓋，執行步驟2.a至2.b。

a.徹底清潔前蓋(1)。

b.將新密封墊(2)安裝到前蓋(1)上。將三個定位工具(Y)（未顯示）嚙合到前蓋的孔中。

3將工具(A)安裝到前Perkins1106A/C發動機機殼體的孔(X)中。

4使用工具(A)將前蓋組件安置到前Perkins1106A/C發動機機殼體上。

5安裝螺栓(3)和螺栓(4)，用手擰緊。確保不同長度螺栓的安裝位置正確。

6松散地安裝Perkins1106A/C發動機水泵組件并拆卸工具(A)。請參閱《Perkins1106A/C發動機拆解和組裝》,“Perkins1106A/C發動機水泵-安裝”，以了解正確的步驟。

7擰緊螺栓(3)和螺栓(4)至扭矩為22N·m(195lbin)。

8擰緊Perkins1106A/C發動機水泵的螺栓至扭矩為22N·m(195lbin)。請參閱《Perkins1106A/C發動機拆解和組裝》,“Perkins1106A/C發動機水泵-安裝”，以了解正確的步驟。

結束:

a.如果發動機配有風扇，安裝風扇和皮帶輪。請參閱《Perkins1106A/C發動機拆解和組裝》,“風扇-拆卸和安裝”，以了解正確的步驟。

b安裝Perkins1106A/C發動機減振器和皮帶輪組件。請參閱《Perkins1106A/C發動機拆解和組裝》,“Perkins1106A/C發動機減振器和皮帶輪-安裝”，以了解正確的步驟。。
