福田康明斯ISF2.8 CM2220柴油發動機進氣系統

福田康明斯ISF2.8 CM2220柴油發動機進氣歧管

•          材料為壓鑄鋁合金

•          帶有進氣加熱器

•          進氣歧管溫度/壓力傳感器

•          使用模壓密封墊密封到缸蓋上

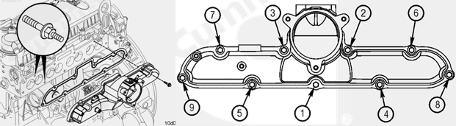

•          必須遵循擰緊次序，以防損壞歧管

福田康明斯ISF2.8 CM2220柴油發動機渦輪增壓器

•          Holset 提供

•          空氣進口接頭為 OEM 可調式

福田康明斯ISF2.8 CM2220柴油發動機空空中冷器

•          所有規格都需要使用空空中冷器

•          通過空空中冷器降低了經過渦輪增壓后的空氣溫度

福田康明斯ISF2.8 CM2220柴油發動機節氣門執行器和空氣流量傳感器

•          僅用于EGR福田康明斯ISF2.8 CM2220柴油發動機

•          空氣流量傳感器(1)用于測量進入福田康明斯ISF2.8 CM2220柴油發動機的空氣流量

–         ECM 利用該傳感器保證合適比例的廢氣再循環進入氣缸

–         可在 INSITE 內監測參數

•          根據進氣量的需求，ECM通過節氣門執行器(2)控制蝶閥的位置，改變進氣量

•          絕不允許直接向節氣門執行器通電的方式測試碟閥是否正常工作

–         維修時，可以用溶劑清潔福田康明斯ISF2.8 CM2220柴油發動機節氣門執行器，然后用壓縮空氣吹干。但不要將其浸入溶劑中

福田康明斯ISF2.8 CM2220柴油發動機進氣加熱器

•          單芯式進氣加熱器

•          內部接地

•          在寒冷環境條件下預熱進氣，以減少起動時的白煙

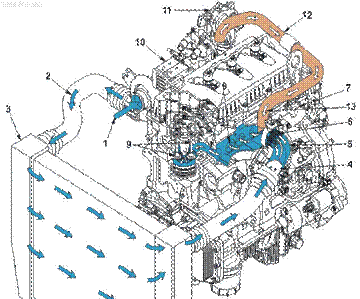

福田康明斯ISF2.8 CM2220柴油發動機進氣流程(不帶 EGR)

1、至渦輪增壓器進氣口， 2、至空空中冷器的增壓后空氣，3、空空中冷器，4、進氣管接頭，5、進氣加熱器，6、進氣歧管，7、缸蓋進氣口，8、進氣門，

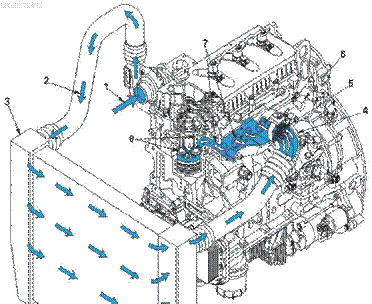

1至渦輪增壓器進氣口， 2至空空中冷器的增壓后空氣，3空空中冷器，4節氣門執行器，5進氣管接頭，6進氣加熱器，7進氣歧管，8缸蓋進氣口，9進氣門，10EGR 冷卻器，11EGR 閥，12EGR 跨接管，13至進氣歧管的排氣，
