康明斯QST30柴油發動機示意圖

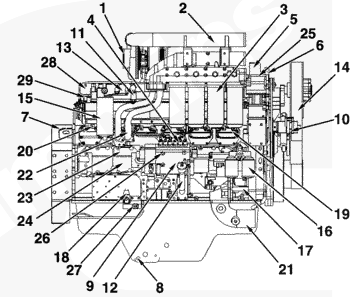

 康明斯QST30  GCS — 右側

1渦輪增壓器進口接頭，2 ATA 跨接接頭，3組合式機油濾清器，4高壓燃油管，5冷卻液出口接頭，6吊耳，7飛輪殼，8放油口，9右排燃油泵，10風扇皮帶惰輪總成，11燃油進口管接頭，12加油管，13燃油供應泵殼，14風扇輪轂，15燃油濾清器，16冷卻液添加劑，17冷卻液泵，18燃油切斷閥 2（右排），19進氣歧管壓力傳感器 2（右排），20進氣歧管溫度傳感器 2（右排），21冷卻液進口接頭，22機油輸送管，23 Centinel 驅動器接頭，24 Centinel 油箱油位開關接頭，25充電機，26溢流閥，27燃油出口管接頭，28供油壓力傳感器，29供油溫度傳感器，

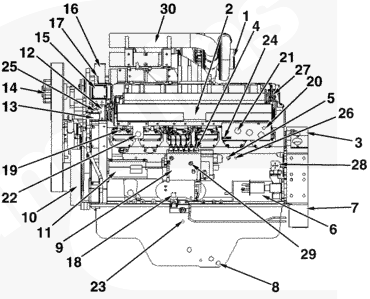

 康明斯QST30  GCS — 左側

1渦輪增壓器進口接頭，2中冷器殼/進氣歧管，3發動機轉速傳感器，4高壓供油管，5機油壓力傳感器，6起動馬達，7飛輪殼，8放油口，9左排燃油泵，10減振器，11燃油泵驅動殼，12冷卻液溫度傳感器，13曲軸箱通風裝置，14風扇輪轂，15節溫器殼，16冷卻液出口接頭，17冷卻液排氣管，18燃油切斷閥 1（左排），19進氣歧管壓力傳感器 1（左排），20進氣歧管溫度傳感器 1（左排），21 INLINE 接頭，22數據通信接頭，23機油油位傳感器（選裝），24大氣壓力傳感器，25冷卻液壓力傳感器，26機油溫度傳感器，27加熱器接頭，28起動馬達電磁閥，29溢流閥，30 ATA 跨接接頭。

 康明斯QST30  GCS — 頂視圖

1渦輪增壓器進口接頭，2 ATA 跨接接頭，3排氣口接頭，4發動機轉速傳感器，5冷卻液出口接頭，6前吊耳，7飛輪殼，8曲軸箱通風裝置，9風扇輪轂，10充電機，11冷卻液液位開關接頭，12組合式機油濾清器，13燃油進口管接頭，14后吊耳。

 康明斯QST30  GCS — 前視圖

1渦輪增壓器排氣接頭，2 ATA 跨接接頭，3組合式機油濾清器，4中冷器殼/進氣歧管，5曲軸箱通風裝置，6風扇皮帶惰輪總成，7風扇輪轂，8燃油濾清器，9冷卻液添加劑，10進氣歧管壓力傳感器 2（右排），11進氣歧管壓力傳感器 1（左排），12冷卻液進口接頭，13充電機，14燃油進口管接頭，15減振器。

 康明斯QST30  GCS — 后視圖

1渦輪增壓器進口接頭，2 ATA 跨接管，3飛輪殼，4飛輪，5機油加注管，6供油壓力傳感器，7供油溫度傳感器，8燃油濾清器，9冷卻液添加劑，10進氣歧管溫度傳感器 2（右排），11進氣歧管溫度傳感器 1（左排），12Inline-E 接頭，13發動機轉速傳感器，14燃油進口管接頭，15中冷器殼/進氣歧管。

 康明斯QST30  — 燃油供應泵和濾清器

1供油接頭，2燃油出口接頭，3燃油濾清器，4供油溫度傳感器，5供油壓力傳感器，6燃油供應泵 1 和 2。

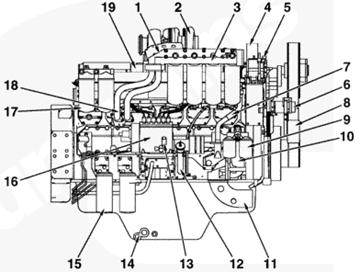

  康明斯QST30  升級型 — 右排

1空氣跨接殼體，2渦輪增壓器，3全流式機油濾清器，4出水口接頭，5吊耳，6風扇皮帶惰輪總成，7水旁通管，8風扇皮帶惰輪皮帶輪，9水濾器，10水泵，11進水口接頭，12機油加注管，13輸油泵，14放油口，15燃油濾清器，16燃油泵，17機油旁通濾清器，18機油輸送管，19進氣歧管。

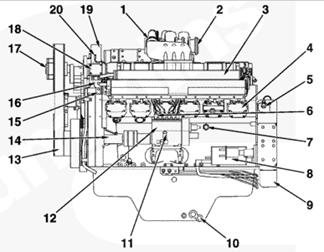

 康明斯QST30  升級型 — 左排

1渦輪增壓器進口接頭，2渦輪增壓器出口接頭，3中冷器殼，4凸輪軸隨動件蓋，5發動機轉速傳感器，6高壓供油管，7機油壓力傳感器，8起動馬達，9飛輪殼，10放油口，11燃油輸油泵，12燃油泵，13減振器，14燃油泵驅動裝置，15冷卻液溫度傳感器，16曲軸箱通風裝置，17風扇輪轂，18節溫器殼，19出水口接頭，20水排氣管。

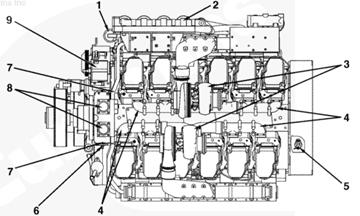

 康明斯QST30  升級型 — 頂視圖

1水濾器，2全流式機油濾清器，3渦輪增壓器，4排氣歧管，5發動機轉速傳感器，6冷卻液溫度傳感器，7水排氣接頭，8出水口接頭，9充電機。

 康明斯QST30柴油發動機升級型 — 前視圖

1風扇輪轂，2空氣跨接，3冷卻液溫度傳感器，4油底殼，5風扇惰輪張緊輪，6水濾器，7發動機盤車位置，8全流式機油濾清器。
