康明斯系列柴油發動機燃料泵示意圖
發動機視圖

下圖所示為 CENTRY™ 系統發動機主要外部元件的位置。某些外部部件的位置可能因發動機型號的不同而不同。

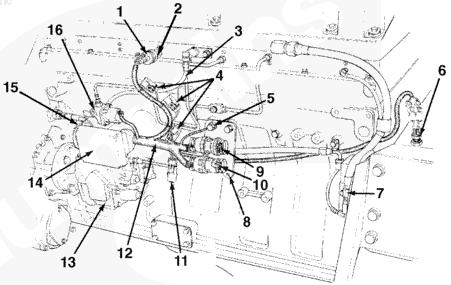

康明斯 L10  和 M11 系列發動機（燃料泵側）

1油軌壓力傳感器，2燃油連接塊，3空燃比控制傳感器管，4保險絲 (5A)，5系統接地接頭，6發動機轉速傳感器，7液壓機械式 STC 執行器，8  OEM C5 和 C6 接頭支架，9  C5 接頭，10  C6 接頭，11發動機側數據通信接頭，12發動機線束，13燃油泵，14 ECM，15電子燃料控制閥，16燃油切斷閥，

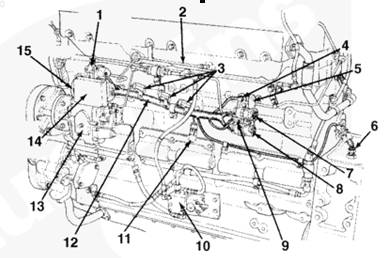

康明斯N14 系列發動機（燃料泵側）

1燃料切斷閥，2空燃比控制傳感器管，3保險絲 (5A)，4系統接地接頭，5  OEM C5 和 C6 接頭支架，6發動機轉速傳感器，7  C5 接頭，8  C6 接頭，9油軌壓力傳感器和燃油塊，10液壓機械式 STC 執行器，11發動機側數據通信接口接頭，12發動機線束，13燃油泵，14ECM，15電子燃油控制閥。

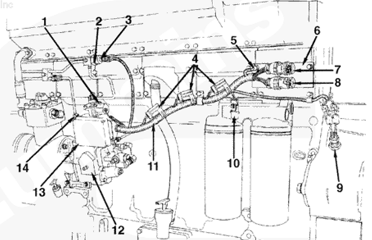

康明斯K19 系列發動機（燃料泵側）

1燃料切斷閥，2燃油連接塊，3油軌壓力傳感器，4保險絲 (5A)，5系統接地接頭，6  OEM C5 和 C6 接頭支架，7  C5 接頭，8  C6 接頭，9發動機轉速傳感器，10發動機側數據通信接頭，11發動機線束，12燃油泵，13  ECM，14電子燃油控制閥。

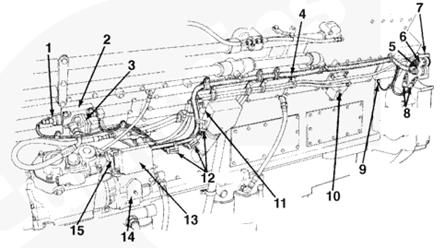

康明斯K38 和 K50 系列發動機（燃料泵側）

1油軌壓力傳感器，2燃油連接塊，3燃料切斷閥4發動機線束，5  C6 接頭，6  C5 接頭，7  OEM C5 和 C6 接頭支架，8發動機轉速傳感器，9系統接地接頭，10液壓機械式 STC 執行器，11發動機側數據通信接頭，12保險絲 (5A)，13  ECM，14燃油泵，15電子燃油控制閥。
