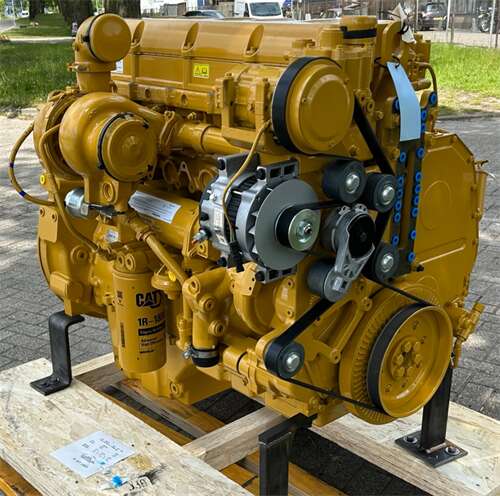

在發動機制造領域中，活塞銷與連桿襯套的配合是一項至關重要的技術。卡特C13發動機作為一款高性能的柴油發動機，其活塞銷與連桿襯套的配合更是關系到發動機的整體性能和壽命。本文將從卡特C13發動機活塞銷與連桿襯套的結構、功能、配合要求、加工工藝以及優化措施等方面進行詳細探討。

一、活塞銷與連桿襯套的結構與功能

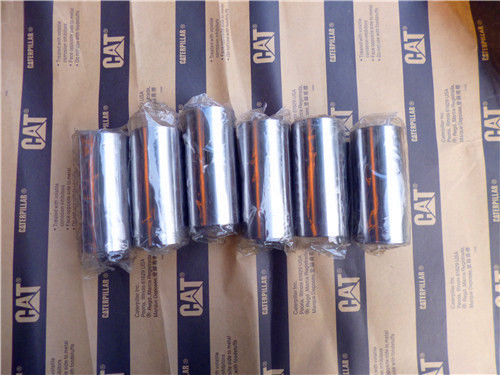

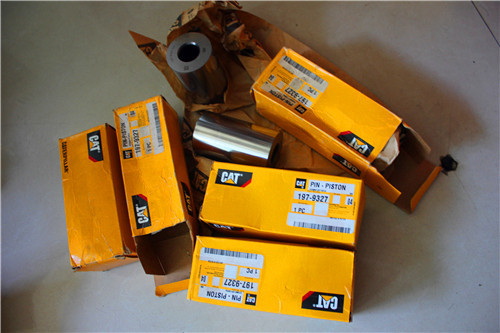

活塞銷是連接活塞和連桿的小軸，它承受著活塞在氣缸中做直線往復運動時產生的巨大壓力和高溫。活塞銷的作用是實現活塞與連桿之間的旋轉連接，確保活塞在氣缸內的穩定運動。連桿襯套則裝置在連桿上，其作用是支撐活塞銷，防止活塞與連桿之間因直接接觸而產生的磨損和熱損失。

二、活塞銷與連桿襯套的配合要求

卡特C13發動機活塞銷與連桿襯套的配合要求在常溫下應具有一定的配合間隙，以保證活塞銷在連桿襯套內能夠順暢地旋轉和往復運動。同時，配合間隙的大小需要嚴格控制，通常為0.005～0.010mm，以確保活塞銷與連桿襯套之間的良好接觸和潤滑。此外，活塞銷與連桿襯套的接觸面應達到75%以上，以減小摩擦損失和熱損失，提高發動機的工作效率。

三、活塞銷與連桿襯套的加工工藝

為了確保活塞銷與連桿襯套的配合精度和性能，卡特C13發動機采用了先進的加工工藝。首先，在連桿襯套的選擇上，需要確保連桿襯套外徑與連桿小端孔的配合具有0.10～0.20mm的過盈量，以保證襯套在工作時不走外圓。其次，在襯套的修配過程中，通過鉸削和鏜削加工來實現活塞銷與連桿襯套的正確配合。鉸削加工時，需要根據活塞銷的標準尺寸選擇合適的鉸刀，并通過調整鉸刀的角度和吃刀量來控制鉸削精度。在鉸削過程中，需要不斷用活塞銷試配，以確保鉸削尺寸的準確性。最后，在試配過程中，當鉸削到用手掌能將銷子推入襯套的1/3～2/5時，停止鉸削，并將銷子壓入或用手錘墊銅銃打入襯套內，進行往復扳動連桿，研磨后將活塞銷銃出，查看接觸印痕情況進行修刮。

四、優化活塞銷與連桿襯套配合的措施

為了進一步提高卡特C13發動機活塞銷與連桿襯套的配合性能，可以采取以下優化措施：

1. 提高加工精度：通過提高加工設備的精度和穩定性，確保活塞銷和連桿襯套的加工尺寸和形狀精度，從而提高配合精度和性能。

2. 優化潤滑系統：合理設計潤滑系統，確保活塞銷與連桿襯套之間的良好潤滑，減小摩擦損失和熱損失，提高發動機的工作效率。

3. 選用優質材料：選用高強度、高耐磨、耐高溫的材料制造活塞銷和連桿襯套，以提高其承載能力和使用壽命。

4. 加強維護和保養：定期對發動機進行檢查和保養，及時更換磨損的活塞銷和連桿襯套，確保發動機的正常運轉和延長使用壽命。

總之，卡特C13發動機活塞銷與連桿襯套的配合是發動機制造中的一項關鍵技術。通過嚴格控制配合間隙、優化加工工藝、提高加工精度和選用優質材料等措施，可以進一步提高活塞銷與連桿襯套的配合精度和性能，從而提高發動機的整體性能和壽命。
