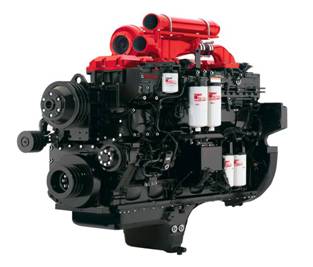

康明斯Cummins QSK23柴油發動機技術參數規范

n       一般技術規范

•          功率（參考發動機銘牌）

•          排量.................... 23.15 L [1413 cu in]

•          缸徑和行程....... 170 mm x 170 mm [6.69 in x 6.69 in]

•          發動機重量：
          干重.................... 2858 kg [6300 lb]
          濕重.................... 2905 kg [6404 lb]

•          氣門和噴油器設置（冷態）：
          進氣門調整值............ 0.32 mm [0.013 in]
          進氣門極限值...... 0.30 至 0.34 mm [0.012 至 0.013 in]
          排氣門調整值............ 0.62 mm [0.024 in]
          排氣門極限值..... 0.60 至 0.64 mm [0.024 至 0.025 in]
          噴油器 OBC 方法調整（發動機內）…. 32 N•m [24 ft-lb]

․     壓縮比.................... 16.0:1

․     曲軸旋轉方向（從發動機前端觀察）.................... 順時針

․     點火順序.................... 1-5-3-6-2-4

n       燃油系統 1

•           發動機怠速轉速 700 ± 25 rpm

•           最大進油阻力：

   - 干凈的燃油濾清器 100 mm Hg [4.0 in Hg]

   - 臟污的燃油濾清器 229 mm Hg [9.0 in Hg]

•           燃油回油管阻力：

   - 帶單向閥 0 到 21 kPa [0 到 3 psi]

   - 單向閥已拆卸 14 到 34 kPa [2 到 5 psi]

•          燃油泵和缸蓋之間的燃油單向閥（集成到燃油泵）：

   - 開啟壓力 21 到 35 kPa [3 到 5 psi]

•           發動機最低起動轉速 130 rpm

n       燃油系統 2

•           燃油回油管中的燃油單向閥：

   - 開啟壓力 13 到 25 mm Hg [1/4 到 1/2 psi]

•          24 VDC 系統切斷閥電磁閥線圈電阻（歐姆）

      28 至 32 歐姆

•          燃油泵拖動壓力 — 最小 172 kPa [25 psi] @ 150 rpm

•          燃油泵壓力 — 最小（在發動機上測量）：

  - 1500 rpm 1779 kPa [258 psi]

   - 1800 rpm 2117 kPa [307 psi]

  - 2100 rpm 2344 kPa [340 psi]

n       潤滑系統

l        機油壓力（用 15W-40 機油，107°C [225°F] 時）：

 - 怠速時（最小允許值）       70 kPa [10 psi]

 - 額定轉速時（最小允許值） 210 kPa [30 psi]

l        機油溫度：       - 最大 120°C [250°F]

l        機油濾清器容量：

 - 組合式濾清器（兩個 LF9325） 5.3 升 [1.4 加侖]

l        機油集油槽容量：

 - 高油位 52 升 [13.7 加侖]

 - 低油位 42 升 [11.1 加侖]

n       冷卻系統

l        冷卻液容量（僅限于發動機）: 46.6 升 [49 夸脫]

l        節溫器工作范圍標準:     82° 到 94°C [180° 到 202°F]

l        最大冷卻液壓力（壓力蓋除外）: 241 kPa [35 psi]

l        最大允許頂部水箱溫度： 100°C [212°F]

l        頂部水箱最低推薦溫度: 70°C [160°F]

l    &nbs, p;   最大排氣時間允許值:     25 分鐘

l        最小允許保留容量或系統容量的 10%以較大者為準）:

    4.7 升 [4.9 夸脫]

l        最低允許壓力蓋壓力:     50 kPa [7 psi]

n       進氣系統

l       最大允許進氣阻力（額定轉速和負載時）：

   - 帶干凈的濾清器濾芯 380 mm H2O [15 in H2O]

   - 帶臟污的濾清器濾芯 635 mm H2O [25 in H2O]

l        空-空中冷系統最大允許阻力（包括管路）：

   - 最大（額定轉速時） 100 mm Hg [4.0 in Hg]

n       排氣系統

l       背壓 — 最大（額定轉速和負載時）

   75 mm Hg [3.0 in Hg]

l       排氣管規格（正常可接受內徑）：

   - 所有規格 152 mm [6.0 in]
