珀金斯Perkins發動機連桿軸承軸瓦的結構圖解
珀金斯Perkins發動機連桿軸承軸瓦的結構圖解

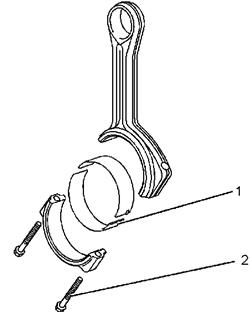

圖 45
典型實例
表 4
|
連桿軸承中央的厚度 |
1.994 至 2 mm (0.0785 至 0.0787 in) |
|
蓋中央的連桿軸承的厚度 |
1.994 至 2 mm (0.0785 至 0.0787 in) |
|
軸承間隙 |
0.025 至 0.070 mm (0.0010 至 0.0028 in) |
表 5
|
縮小尺寸的連桿軸承 |
|
0.25 mm (0.010 in) |
|
0.51 mm (0.020 in) |
|
0.76 mm (0.030 in) |
(1) 連桿軸承軸瓦
連桿的配合表面是通過液力擠壓鍛造連桿形成的。
將連桿的固定螺釘再次擰緊至以下扭矩。 ... 40 N•m(30 lb ft)
把連桿的固定螺釘再擰緊 120 度。 本步驟后必須更換連桿的固定螺釘 (2)。
注: 當組件脫離發動機時，一定要把連桿蓋緊固到連桿上。 將組件擰緊至 20 N•m (14 lb ft)。

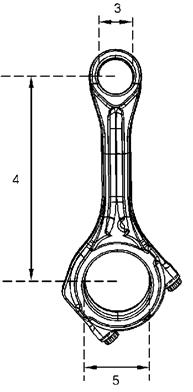

圖 46
典型實例
(3) 活塞銷精加工孔的直徑 39.738 至 39.723 mm(1.5645 至 1.5639 in)
(4) 原有孔之間的距離 219.05 至 219.1 mm(8.6240 至 8.6260 in)
(5) 連桿軸承精加工孔的直徑 72.025 至 72.05 mm(2.8356 至 2.8366 in)
表 6
|
連桿的長度等級 |
||
|
等級字母 |
顏色代碼 |
長度 (Y) |
|
R |
紅 |
161.259 至 161.292 mm (6.3488 至 6.3501 in) |
|
G |
綠色 |
161.183 至 161.216 mm (6.3458 至 6.3471 in) |
|
B |
藍色 |
161.107 至 161.140 mm (6.3428 至 6.3441 in) |
連桿有顏色代碼。 顏色代碼用以表示連桿長度 (Y)。請參閱表 6 以了解連桿的不同長度。
400-100-8969???15088860848
0574-26871589? 15267810868
0574-26886646? 15706865167
0574-26871569 18658287286
