發動機水泵拆卸安裝步驟卡特C13珀金斯2206柴油機

拆卸步驟
開始：
a.  拆下前板和支架。請參閱拆解和組裝，“前板-拆卸”
注意
保持所有零件清潔無污染。污染可能導致快速磨損和縮短零件壽命。

注意
在卡特C13珀金斯2206柴油機卡特C13珀金斯2206柴油機產品的檢查、保養 、測試、調整和維修過程中，必須注意確保液體被控制。在打開任何隔室或拆卸任何含有液體的部件之前，準備用合適的容器收集液體。
根據當?shù)胤ㄒ?guī)和要求處理所有液體。
1.  將冷卻系統中的冷卻液排放到適當?shù)娜萜髦校员愦娣呕蛱幹谩Ｕ?qǐng)參閱操作和保養手冊，“冷卻系統冷卻液-更換”。

圖釋 78
2.  拆下螺栓（1）。將水溫調節器殼體（2）作為一個整體拆下。從水溫調節器殼體上拆下O形密封圈。
3.  拆下管組件（3）。從管組件上拆下O形密封圈。

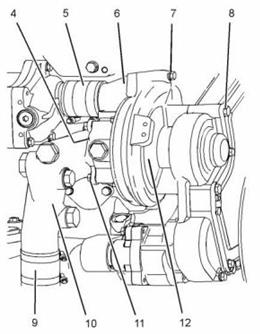

圖釋79
4.  松開軟管卡箍并斷開軟管（9）。
5.   拆下螺栓（11）并拆下接頭（10）。從水泵（12）上拆下O形密封圈（4）（未顯示）。
6.  松開軟管卡箍并將軟管（5）滑向接頭（6）。拆下螺栓（7）并從水泵（12）上拆下連接。從接頭上拆下O形密封圈。
7.  拆下螺栓 (8).
8.  拆下水泵 (12).

圖釋 80
9.  從卡特C13珀金斯2206柴油機水泵（12）上拆下O形密封圈（13）。
水泵-安裝

安裝步驟
1.  確保所有配合面清潔沒有損壞。

圖釋 81
2.  將新的O形密封圈（13）安裝到水泵（12）上。使用工具（A）潤滑O形密封圈。

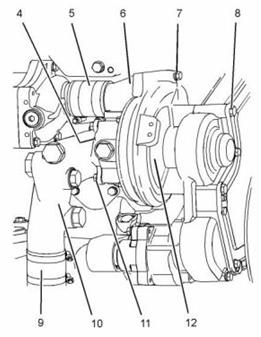

圖釋 82
3.  將卡特C13珀金斯2206柴油機水泵（12）定位到發動機上并安裝螺栓（8）。將螺栓擰緊至55 N•m（41 lb ft）的扭矩。
4.  將新的O形密封圈安裝到接頭（6）上。將軟管（5）和軟管卡箍松裝到接頭上。
5.  將接頭（6）放置在水泵（12）上，然后安裝螺栓（7）。將螺栓擰緊至28 N•m（21 lb ft）的扭矩。
6.  將軟管（5）連接到機油冷卻器上。牢固擰緊軟管卡箍。
7.  將新的O形密封圈（4）（未顯示）安裝到水泵（12）上。將接頭（10）放置在水泵上，然后安裝螺栓（11）。將螺栓擰緊至28 N•m（21 lb ft）的扭矩。
8.  連接軟管（9）并牢固擰緊軟管卡箍。

圖釋 83
9.  將新的O形密封圈安裝到管組件（3）上。使用工具（A）潤滑O形密封圈。
10. 將管組件（3）安裝到水泵上。
11. 將新的O形密封圈安裝到水溫調節器殼體（2）上。將水溫調節器殼體與管總成（3）對齊，然后安裝水溫調節器殼體。
12. 安裝螺栓（1）。將螺栓擰緊至28 N•m（21 lb ft）的扭矩。
13. 加注冷卻系統。請參閱操作和保養手冊，“卡特C13珀金斯2206柴油機冷卻系統冷卻液-更換”。
結束：
a.  安裝前板和支架。請參閱拆解和組裝，“前板-安裝”
