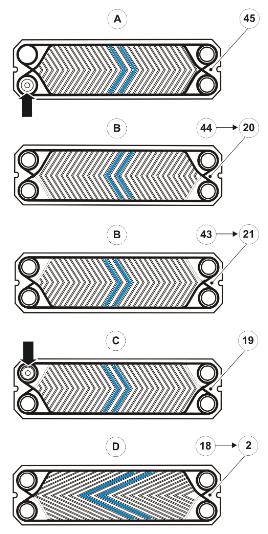

volvo沃爾沃冷卻板和安裝順序45 個板可供選擇P0016342A1 個底板(45)。圖案指向右邊。記錄已密封孔的位置。注意 唯一獨特密封件。B13 個精細圖案冷卻板。必須轉到每另一個板上的圖案指向左邊。（44、42、40......20）。B12 個精細圖案冷卻板。必須轉到每另一個板上的圖案指向右邊。（43,41,39 ...21）C1 個中間板(#19)。圖案指向右邊。記錄已密封孔的位置。D9 個粗糙圖案冷卻板。

必須轉到每另一個板上的圖案指向左邊。（18,16,14 ...2）D8 個粗糙圖案冷卻板。必須轉到每另一個板上的圖案指向右邊。（17,15,13 ...3）E1 個頂板(1)。圖案指向右邊。記錄已密封孔的位置。注意 唯一獨特密封件。26-1 散熱器，熱交換器47702575 01-2022  © AB VOLVO PENTA349

D13 1000 hp冷卻板和安裝順序61 個板可供選擇P0025057A1 個底板(61)。圖案指向右邊。記錄已密封孔的位置。注意 唯一獨特密封件。B16 個精細圖案冷卻板。必須轉到每另一個板上的圖案指向左邊。（60、58、56......30）。B15 個精細圖案冷卻板。必須轉到每另一個板上的圖案指向右邊。（59、57、55......31）C1 個中間板(29)。圖案指向右邊。記錄已密封孔的位置。D14 個粗糙圖案冷卻板。必須轉到每另一個板上的圖案指向左邊。（28、26、24......2）D13 個粗糙圖案冷卻板。必須轉到每另一個板上的圖案指向右邊。（27、25、23......3）E1 個頂板(1)。圖案指向右邊。記錄已密封孔的位置。注意 唯一獨特密封件。

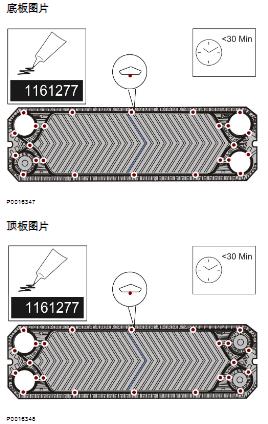

底板和頂板密封件此方法顯示如何修改密封件以使其適合底板/頂板。

1   修改 2 個密封件制成 1 個密封件，用于底板/頂板。沿著虛線剪切。

2   丟棄密封件的上部分。

3   注意 密封件上不可有連接吊耳存在。切掉連接吊耳。重復該步驟，將其他密封件也修改成兩半。

4   將兩半已經切好的密封件面對面放在板上。

5   密封件必須使用沃爾沃遍達零件號 1161277 膠合。在兩半密封件相遇地方的上面和下面涂抹一層膠水。在圖示點涂抹膠水。擦去多余的膠水。安裝前等待 30 分鐘以上，以讓膠水干燥
