卡特CAT挖掘機冷卻散熱風扇線圈斷路的精典故障原因案例

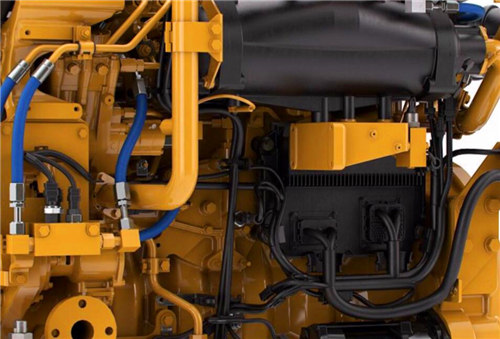

CID 0291 FMI 05 卡特發動機冷卻風扇線圈斷路SMCS 代碼: 5479-038生成該代碼的條件：卡特電子控制模塊（ECM）檢測到在卡特發動機冷卻風扇線圈回路中有對電瓶斷路或短路。系統響應：ECM會記錄診斷代碼。當該狀態存在，ECM失去控制發動機冷卻風扇的能力。可能的性能影響：•卡特發動機過熱

•卡特發動機過冷故障排除執行以下診斷程序：“ 發動機風扇控制線圈電路－測試”結果：• OK－停止。

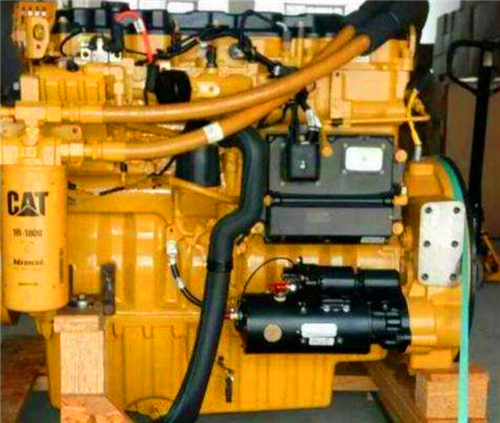

i02390261CID 0291 FMI 06 卡特發動機冷卻風扇線圈接地短路SMCS 代碼: 5479-038生成該代碼的條件：卡特電子控制模塊（ECM）檢測到在卡特發動機冷卻風扇線圈回路中有對接地極短路。系統響應：ECM會記錄診斷代碼。當該狀態存在，ECM失去控制卡特發動機冷卻風扇的能力。可能的性能影響：•卡特發動機過熱•卡特發動機過冷故障排除執行以下診斷程序：“卡特發動機風扇控制線圈電路－測試”結果：• OK－停止。

CID 0296 FMI 09 不能與ECM傳輸器通訊SMCS 代碼: 4800-038生成該代碼的條件：電子控制模塊（ECM）檢測到以下情況：• ECM通電后，不能在3秒內與傳輸器建立通訊。• 與傳輸器建立通訊后，通訊停時達到1秒。系統響應：ECM會記錄診斷代碼。基于數據鏈的全部傳輸功能無法實現。可能的性能影響：• 基于數據鏈的全部傳輸功能無法實現。故障排除：執行以下診斷程序：“ CAT數據鏈路電路－測試”結果：• OK－停止。i02433154CID 0296 FMI 12 參閱服務手冊SMCS 代碼: 4800-038生成該代碼的條件：發動機電子控制模塊（ECM）沒有從傳輸ECM獲得完整信息。系統響應：代碼被記錄。可能的性能影響：所有基于卡特?cái)?shù)據鏈路的功能失效。故障排除：更新ECM快存文檔A.檢查最新版本的快存文檔已安裝到發動機ECM和傳輸ECM中。期望結果：發動機ECM和傳輸ECM中安裝的快存文檔是最新版本。



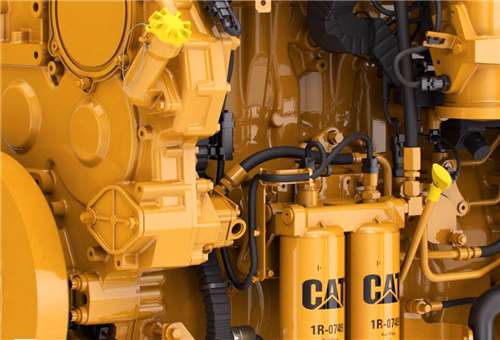

結果：• OK－快存文檔是最新版本。修理：數據鏈回路或接頭上存在電氣故障。參閱診斷功能測試，《故障排除》“ 卡特?cái)?shù)據鏈路回路－檢查” 。停止。• 不行－快存文檔不是最新版本。修理：執行以下程序：1. 連接ET到服務工具接頭。2. 為卡特彼勒發動機ECM和傳輸ECM取得最新版本的快存文檔。注意：可以用維護技術平臺（STW）上的“ 快存文檔搜索” 工具獲得快存文檔。通過點擊SIS網站的“ 維護軟件文檔” 也可獲得快存文檔。3.使用卡特ET安裝快存文檔。確認最初的問題已解決。停止。iO2491261CID 0296 FM114 傳輸控制特殊設備SMCS 代碼: 4800-038生成該代碼的條件：成功建立通訊后，卡特彼勒發動機控制模塊（ECM）沒有得到卡特?cái)?shù)據鏈路要求的信息。系統響應：ECM會記錄診斷代碼。可能的性能影響：• 所有基于卡特?cái)?shù)據鏈路的功能失效。故障排除：至少有一個ECM需要的參數沒有得到。確認設備控制模塊的快存文檔是新的。A.確認設備上每個控制模塊已經更新了最新的快存文檔。期望結果：設備所有快存文檔是最新部件。結果：OK－快存文檔是最新版本。修理：聯系供應商（DSN）獲得進一步處理問題的相關信息。停止。i02407807CID 0342 FMI 08 次卡特彼勒發動機轉速信號不正常SMCS 代碼: 1907-038生成該代碼的條件：來自卡特彼勒發動機次級轉速/正時傳感器的信號有間斷或信號丟失。系統響應：代碼被記錄。如果沒有從次級卡特彼勒發動機轉速/正時傳感器得到有效信號，電子控制模塊（ECM）會默認主轉速/正時傳感器。可能的性能影響：無注意：只有從卡特彼勒發動機轉速/正時主傳感器和次傳感器得到的信號都不正常，卡特彼勒發動機才會熄火。故障排除：執行以下診斷程序：“ 卡特彼勒發動機轉速/正時傳感器電路－測試”

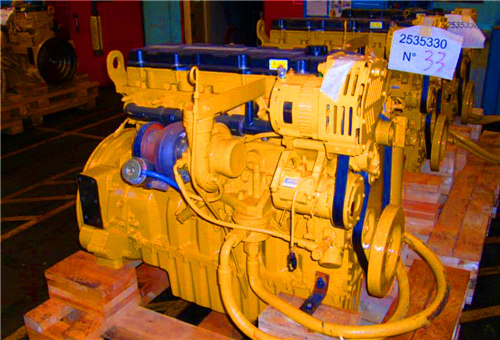

RENR5033-0267 故障排除章節 結果：OK－停止。i02198073CID 0291 FMI 05 卡特彼勒發動機風扇反向線圈斷路SMCS 代碼: 5479-038生成該代碼的條件：電子控制模塊（ECM）在卡特彼勒發動機冷卻風扇線圈回路中檢測到低電流。系統響應：ECM會記錄診斷代碼。診斷代碼可以在顯示模塊或卡特ET上看到。卡特彼勒發動機風扇反轉線圈功能失效。可能的性能影響：• 卡特彼勒發動機冷卻溫度高故障排除執行以下診斷程序：“ 卡特彼勒發動機風扇反轉線圈電路－測試”結果：• OK－停止。102198080CID 0485 FMI 06 卡特彼勒發動機風扇反向線圈接地短路SMCS 代碼: 5479-038生成該代碼的條件：電子控制模塊（ECM）在卡特彼勒發動機冷卻風扇線圈回路中檢測到高電流。系統響應：ECM會記錄診斷代碼。診斷代碼可以在顯示模塊或卡特ET上看到。卡特彼勒發動機風扇反轉線圈功能失效。可能的性能影響：• 卡特彼勒發動機冷卻溫度高故障排除：執行以下診斷程序：“ 卡特彼勒發動機風扇反轉線圈電路－測試”結果：• OK－停止。i02434199CID 0596 FMI 09 不能與執行ECM通訊SMCS 代碼: 7610-038-11生成該代碼的條件：電子控制模塊（ECM）與執行ECM失去通訊。系統響應：代碼被記錄。所有依靠執行ECM輸入的功能失效。可能的性能影響：• 所有依靠執行ECM輸入的功能失效。故障排除：執行以下診斷程序：“ CAT數據鏈路電路－測試”結果：• OK－停止。i02412290CID 0596 FMI 12 執行ECM反饋錯誤SMCS 代碼: 7610-038-11生成該代碼的條件：卡特彼勒發動機電子控制模塊（ECM）沒有從執行ECM獲得完整信息。系統響應：代碼被記錄。

68 故障排除章節RENR5033-02可能的性能影響：• 所有基于卡特?cái)?shù)據鏈路的功能失效。故障排除：更新ECM快存文檔A.檢查最新版本的快存文檔已安裝到卡特彼勒發動機ECM和執行ECM中。期望結果：卡特彼勒發動機ECM和執行ECM中安裝的快存文檔是最新版本。結果：• OK－快存文檔是最新版本。修理：數據鏈回路或接頭上存在電氣故障。參閱《故障排除》“ 卡特?cái)?shù)據鏈回路－測試” 。停止。• 不行－快存文檔不是最新版本。修理：執行以下程序：1. 連接ET到服務工具接頭。2. 為卡特彼勒發動機ECM和執行ECM取得最新版本的快存文檔。注意：可以用維護技術平臺（STW）上的“ 快存文檔搜索” 工具獲得快存文檔。通過點擊SIS網站的“維護軟件文檔” 也可獲得快存文檔。3.使用卡特ET安裝快存文檔。確認最初的問題已解決。102394388CID 0788 FMI 02 卡特彼勒發動機減速選擇開關信號丟失SMCS 代碼: 7332-038    S/N: ZBD1-Up; LHX1-Up S/N: ASX1-Up; LHX1-Up S/N: ZXT1-Up; LHX1-Up S/N: AZW1-Up; LHX1-Up S/N: ZHC1-Up; LHX1-Up S/N: AWF1-Up; LHX1-Up生成該代碼的條件：電子控制模塊（ECM）檢測到卡特彼勒發動機減速開關有無效的輸入。系統響應：ECM會記錄診斷代碼。卡特彼勒發動機減速的手動模式不能運行。卡特彼勒發動機減速的自動模式功能繼續。故障排除：執行以下診斷程序：“ 開關電路－測試”結果：OK－停止。
