維修維護保養卡特彼勒發動機電氣控制系統工具清單有哪些

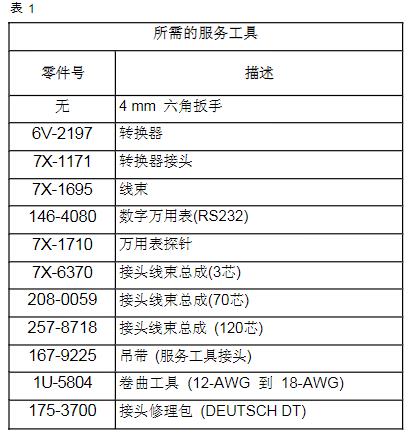

卡特電氣服務工具被設計用來幫助服務工程師完成以下任務：• 獲得信息• 分析系統• 系統校準• 系統設置• 數據鏈路通訊所需的服務工具表1列出的工具是服務工程師完成本手冊上的測試程序所需要的。

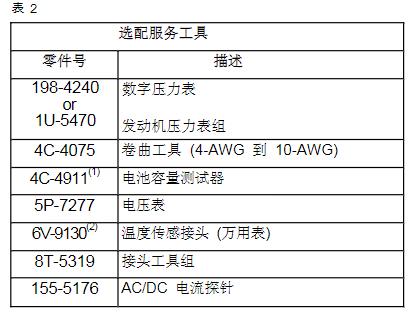

需要兩根短跳線，以短路同一個接頭的兩個相鄰端子方式，來檢查一些線束回路的導通情況。也需要一根延長線路來檢查一些線束回路的導通情況。可選配的服務工具表2列出了在測試或維修中可能需要的可選配服務工具。

(1)參閱《特別指導》SEHS9249“ 6、8和12V鉛酸電池容量測試器4C-4911的使用” 和《特別指導》SEHS7633“ 電池測試程序” 。

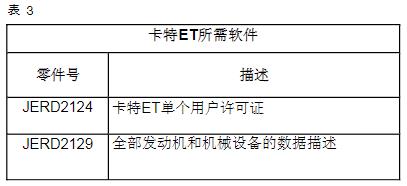

(2)參閱《特別指導》SEHS8382“ 溫度傳感接頭組6V-9130的使用”。卡特電子技術裝置（ET）卡特ET能顯示以下信息• 參數• 事件代碼• 診斷代碼• 發動機設置技術人員使用卡特ET能實現以下功能：• 診斷測試• 校準• 刷新程序• ECM設置表3列出使用卡特ET所需要的軟件。

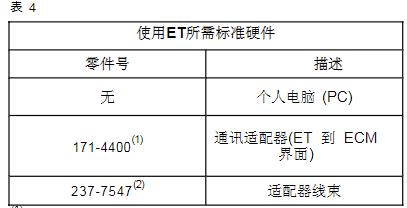

注意：更多卡特ET的使用信息和對應計算機配置需求，請參閱卡特ET軟件的相關文檔。連接ET用通訊適配器II連接表4列出連接卡特ET所需要的標準硬件。

(1)也可使用通訊適配器7X-1700.
(2)適配器線束  237-7547  用于連接電腦的標準串口(USB)，這些電腦未配備RS232串口。

連接ET(1) 個人電腦(PC)(2) 196-0055 適配器線束總成
(3)  171  -4401  通訊適配器

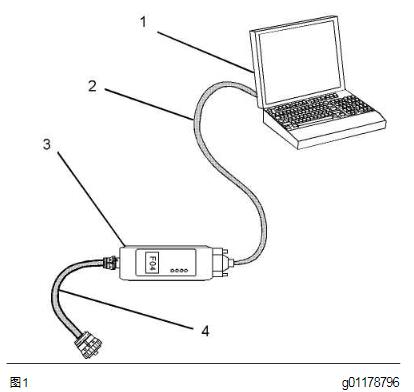

(4)  207-6845  適配器線束總成 注意：第(2), (3), 和(4)項是171 –4400 通訊適配器組的部件。 執行以下程序，連接ET和通訊適配器II。 1. 去除ECM的電源。

2.在通訊適配器（3）的計算機端和電腦RS232串口之間連接線纜（2）。注意：不配備RS232串口的計算機需要用237－7547適配器線連接USB口。3. 在通訊適配器“ 數據鏈路” 端和服務工具接頭之間連接線纜（4）。4. 接上ECM的電源。如果ET和適配器不能與電子控制模塊（ECM）通訊，參閱《故障排除》沒有診斷代碼時的故障排除“ 電子服務工具不能與ECM通訊” 。用無線通訊適配器通訊表5列出了用無線連接方式連接ET所需的選配硬件。

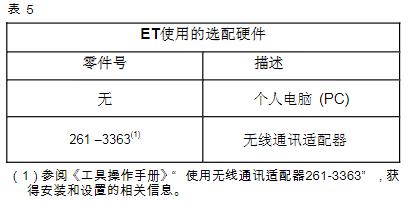

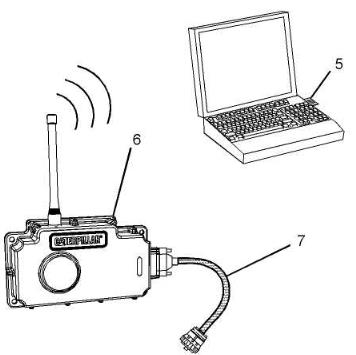

（1）個人電腦（PC）(5) 261 -4867卡 (6) 239-9955 無線通訊設備 (7) 259-3183 數據鏈接線 注意：第(5), (6), 和(7)項是261 –3363 無線通訊適配器組的部件。 執行以下程序，連接無線通訊適配器以使用ET。1. 去除ECM的電源2. 確認計算機已正確設置了261 –4867卡(PCMCIA)。 檢驗PC卡安裝在計算機PCI擴展槽。3. 在通訊設備（6）和服務工具接頭之間連接線纜(7)。4. 接上ECM的電源。如果ET和適配器不能與電子控制模塊（ECM）通訊，參閱《故障排除》沒有診斷代碼時的故障排除“ 電子服務工具不能與ECM通訊” 。
