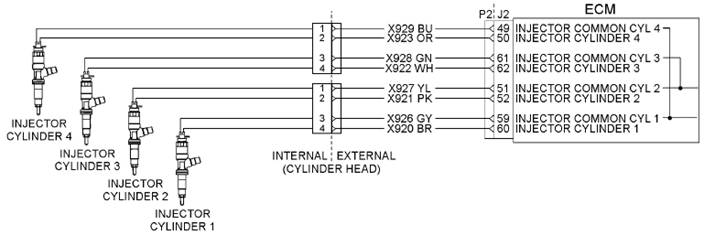

Perkins1204e噴油器電磁閥的電路的原理圖

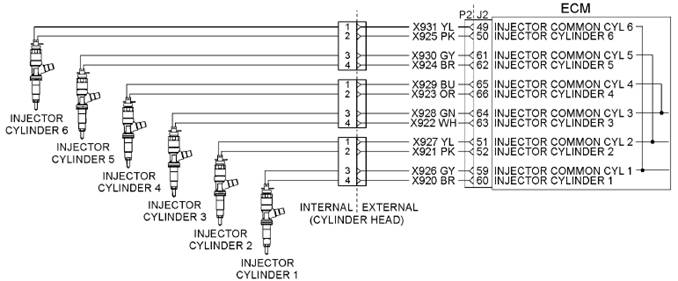

1206e-e66發動機噴油器電磁閥原理圖

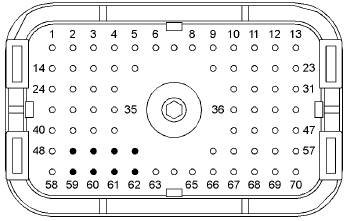

Perkins1204e-e44發動機電磁閥對噴油器P2連接器的引腳位置

（60）供應（1缸）

（59）返回（1缸）

（52）供應（2缸）

（51）返回（2缸）

（62）供應（3缸）

（61）返回（3缸）

（50）供應（4缸）

（49）返回（4缸）

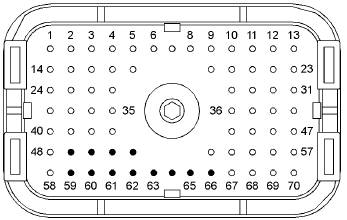

Perkins 1206E-E66發動機電磁閥對噴油器P2連接器的引腳位置

（60）供應（1缸）

（59）返回（1缸）

（52）供應（2缸）

（51）返回（2缸）

（63）供應（3缸）

（64）返回（3缸）

（66）供應（4缸）

（65）返回（4缸）

（62）供應（5缸）

（61）返回（5缸）

（50）供應（6缸）

（49）返回（6缸）

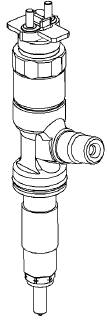

Perkins1204e-e44tta和1206e-e66ta噴油器的典型外型圖

噴油器電磁閥測試”啟動發動機。允許發動機預熱到正常的操作溫度。

停止發動機。

D.把按鍵開關的位置。

訪問“噴油器電磁測試”通過訪問下列顯示屏幕：

“診斷”

“診斷試驗”

“噴油器電磁試驗”

激活測試。

注：不要混淆“噴油器電磁測試”與“缸器測試”?！案卓住皽y試”是用來切斷燃油到一個特定的汽缸當發動機運轉時?！皣娪推麟姶砰y測試”來驅動噴油器電磁閥，發動機不運轉。

結果：

所有鋼瓶都顯示“好”，沒有一個電子故障與噴油器在這個時候。

維修：使用電子維修工具清除所有日志診斷代碼。返回發動機服務。

停止。

•不確定——打開——注意說明的鋼瓶“公開”。著手測試步驟3。

•不確定-短-注意說明“短”。著手測試步驟4。

維修步驟3。檢查線束之間的線束電解加工和氣缸蓋開路

電擊危險。電子裝置噴油器使用直流電壓。電解加工發送此電壓到電子裝置噴油器。不要進來與電子線束接頭的接觸當發動機運轉時，單位噴油器。

未能遵循這條指令可能會導致人身傷害或死亡。

A.打開開關到OFF位置。一個強大的觸電是目前如果按鍵開關不關。

斷開可疑噴油器接頭從氣缸蓋。

C.將開關的位置。

制造一個跨接導線100毫米（4英寸）長電線兩端的端子。

把一頭插入到接線端子上。為供應到故障點。插入其他結束的跨接線端子故障點的回流回路。

執行“噴油器電磁閥測試”至少2倍。

重復此測試為每個懷疑噴油器。停止在“噴油器電磁試驗”前處理跳線。

結果：

電子服務工具顯示“目前的上述正?！盀闅飧着c跳線電解加工與氣缸蓋之間的線束是好的。電解加工是可以的。著手測試步驟5。

電子服務工具不顯示“當前正?！睘闅飧滋€線，電解加工之間有故障氣缸蓋。著手測試步驟6。

維修步驟4。檢查線束之間的線束電解加工和氣缸蓋短路

電擊危險。電子裝置噴油器使用直流電壓。電解加工發送此電壓到電子裝置噴油器。不要進來與電子線束接頭的接觸當發動機運轉時，單位噴油器。

未能遵循這條指令可能會導致人身傷害或死亡。

A.打開開關到OFF位置。一個強大的觸電是目前如果按鍵開關不關。

斷開可疑噴油器接頭從氣缸蓋。

注意事項：1缸和2缸相同連接器。缸3缸和4缸相同連接器。缸5缸和6缸相同連接器。
