康明斯柴油發電機組PCC3100數字顯示電路板A35功能介紹

數字顯示電路板連接所有的儀表和指示燈（LED）指示燈。

康明斯柴油發電機組PCC3100接線頭功能介紹

數字顯示電路板上有3個接線頭功能介紹，它們分別是：

J1連接到前端面板薄膜開關。

J5連接到數字電路板（A32）上的J2（當拆下J5時，顯示電路板將失去顯示功能，但PCC仍可正常操作）。

J6連接到各儀表、運行/停機/自動選擇開關和發動機界面電路板（A31）上的J3。

康明斯柴油發電機組PCC3100指示燈（LED）介紹

數字顯示電路板共有18組指示燈（LED），用以指示發電機組的運行狀況和控制盤模式/開關選擇等。

DS9機組不在自動狀態（NotInAuto）（紅色）。

DS10上表盤（綠色）。

DS11左上箭號指示燈（綠色）。

DS12右上箭號指示燈（綠色）。

DS13報警（淡黃色）。

DS14下表盤（綠色）。

DS15故障停機（紅色）。

DS20左下箭號指示燈（綠色）。

DS21右下箭號指示燈（綠色）。

DS22僅適用于自動主用電源故障（AMF）或并聯機組：斷路器閉合（紅色）。

DS23A相（綠色）。

DS24復位箭號指示燈（綠色）。

DS25主功能箭號指示燈（綠色）。

DS26僅AMF應用：斷路器斷開（綠色）。

DS27B相（綠色）

DS29C相（綠色）

DS36AMF應用：斷路器閉合（紅色）或并聯應用：斷路器斷開（綠色）。

DS37僅AMF應用：斷路器斷開（綠色）。

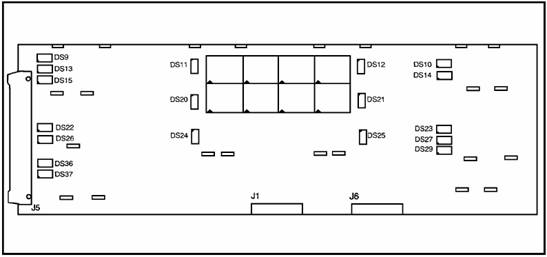

康明斯柴油發電機組PCC3100數字顯示電路板實物圖
