康明斯柴油發電機組PCC3100控制器操作說明書

系統概述

PCC是康明斯電力系統發電機組上使用的以微處理器為基礎的控制器，它提供燃油控制和發動機調速功能、主發電機輸出電壓調整和全套機組控制和監測。它同時還提供隔離母排或市電（主用電源）并聯電力系統的自動和半自動同步，以及自動負載分配控制功能。

康明斯柴油發電機組PCC3100操作軟件控制發電機組及其性能特征，并通過數字式顯示屏顯示機組的運行狀態，由前端面板上的按鍵進行控制或功能設定。

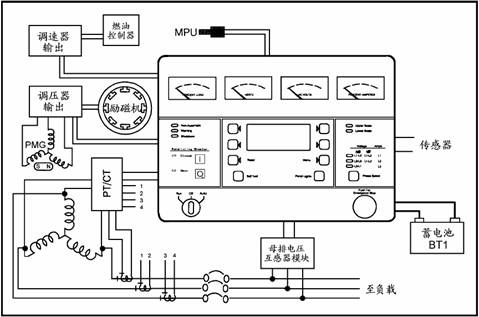

康明斯柴油發電機組PCC3100控制功能下圖顯示出一部分控制功能，后面有更完整的方框圖。系統接線圖參閱電路圖。PCC經由磁電式轉速傳感器（MPU）和主定子的輸入獲取頻率信號，控制盤送出一低功率脈沖寬度調制（PWM）信號到調速器輸出模塊，然后向發動機燃油控制器輸出一個放大信號。

康明斯柴油發電機組PCC3100母排電壓互感器模塊將母排電壓降低到大約18VAC，并向控制盤提供一信號，作為發電機組與系統母排同步的參考信號。

由外部的電壓/電流互感器（PT/CT）模塊將發電機電壓降至18VAC，并經由電流互感器（CT）輸出電流產生一個參考交流電壓，通過電壓調節向調壓器輸出模塊輸出一個低功率PWM信號，然后向勵磁機定子輸出一個放大信號。機油、冷卻液和排煙溫度由可變電阻傳感器傳送信號，機油壓力由電容式傳感器傳送信號。

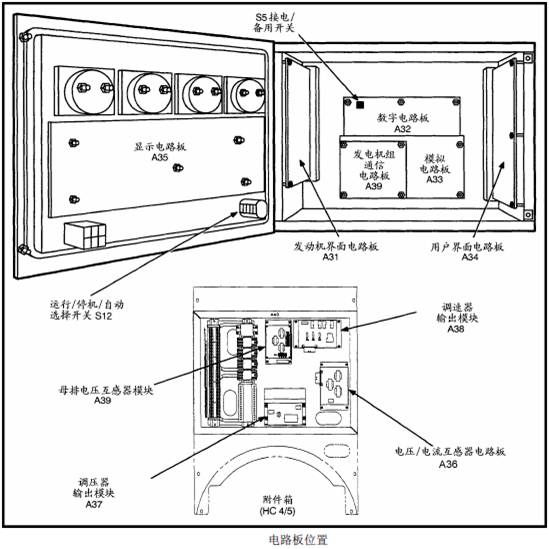

康明斯柴油發電機組PCC3100電路板和模塊概述

以下敘述有關PCC控制盤和附件箱內的電路板與模塊的功能方框圖顯示了PCC系統的內部和外部部件。

靜電放電將損壞電路板，當接觸電路板或接插晶片時，請預先戴好手腕型接地環帶。
