Perkins1103/1104柴油發動機搖臂軸和推桿-安裝

Perkins1103/1104柴油發動機搖臂軸和推桿安裝方法與步驟

注:三缸和Perkins四缸發動機的安裝方法與步驟相似。圖示為Perkins四缸發動機。

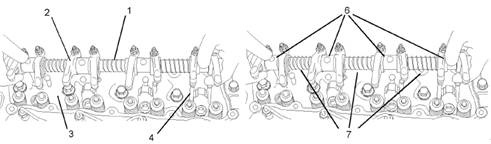

Perkins1103/1104柴油發動機搖臂軸和推桿典型示例

1.用清潔的發動機機油潤滑推桿(4)的兩端。安裝推桿(4)。

注:確保推桿(4)裝入原有位置中并且在氣門挺桿中就位。

2.如果解體過搖臂軸組件，將27610227搖臂組裝工具(6)固定在搖臂(2)外周，以輕微壓縮彈簧(7)。在重新組裝期間，搖臂(2)必須保持遠離缸蓋(3)的機加工面。

3.松開各個搖臂(2)上的螺母(8)和調整螺釘(9)。這有助于避免在搖臂軸安裝過程中氣門彎曲或推桿彎曲。

Perkins1103/1104柴油發動機搖臂軸和推桿典型示例

注:搖臂軸組件(1)的搖臂軸不對稱。搖臂軸的前端有一個加工平面(10)。確保加工平面(10)朝上并朝向發動機前端。

4.將搖臂軸組件(1)放置在缸蓋(3)上。

5.將梅花螺釘(5)裝入搖臂軸(3)中。

注:最長的梅花螺釘(5)必須安裝在缸蓋前部的孔(11)中。

6.確保調整螺釘(9)在推桿(4)兩端正確就座。

7.交替地?cái)Q緊梅花螺釘(5)。從中央向外側逐漸擰緊。擰緊torx螺釘(5)至扭矩為35N·m(26lbft)。

8.從搖臂軸組件(1)上取下?lián)u臂組裝工具(6)。

9.調整進氣門間隙至0.20mm(0.008in)、排氣門間隙至0.45mm(0.018in)。請參閱《Perkins1103/1104柴油發動機測試和調整手冊》,“發動機氣門間隙-檢查/調整”，了解氣門間隙調整的更多信息。

a.安裝氣門機構罩蓋。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“氣門機構罩蓋-拆卸和安裝”。
