英國帕金斯柴油發動機3008搖臂間隙的參數

Fits and clearances
配合與間隙
Rocker boxes
搖桿箱

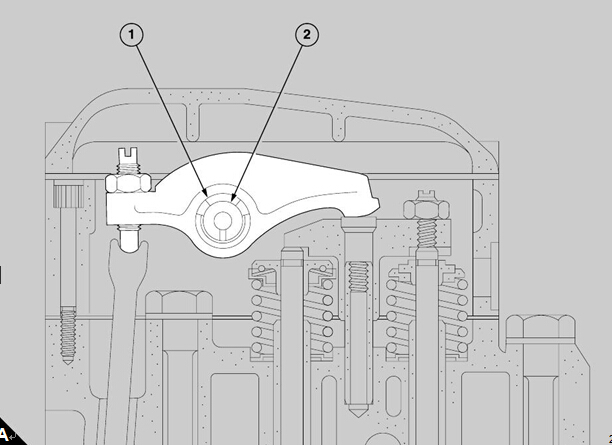

Bushes in rocker arms (A1)
在搖臂襯套（A1）
Rocker arm bore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26,193 to 26,224 mm (1.0314 to 1.0326 in)
搖臂孔。....................................26193至26224毫米（1.0314至1.0326）
Bush diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26,264 to 26,289 mm (1.034 to 1.035 in)
布什直徑。........................................26264至26289毫米（1.034至1.035）
Interference . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,040 to 0,096 mm (0.0015 to 0.0037 in)
干擾。..........................................0040至0096毫米（0.0015至0.0037）
Rocker arms on shaft (A2)
在軸上的搖臂（A2）
Bush bore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22,212 to 22,225 mm (0.8747 to 0.8752 in)
布什孔。..........................................22212至22225毫米（0.8747至0.8752）
Shaft diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22,174 to 22,186 mm (0.8732 to 0.8736 in)
軸的直徑。......................................22174至22186毫米（0.8732至0.8736）
Clearance (new). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,026 to 0,051 mm (0.001 to 0.002 in)
間隙（新）。..........................................0026至0051毫米（0.001至0.002）
Permissible worn clearance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,13 mm (0.005 in)
容許磨損間隙。................................................0,13毫米（0.005英寸）
