卡特CAT C11與C13發動機供電電路 - 測試的故障原因與維修技術

系統運作描述:

使用本步驟，進行由電子控制模塊（ECM）提供電源的任何懷疑故障的診斷與排除。

本步驟涉及以下故障診斷代碼：

168-00 "系統電壓過高" 168-01 "系統電壓過低" 168-02 "系統電壓間斷 / 不穩"

如果發動機間歇性停機，或者發動機起動困難伴隨著電氣配件斷電，請進行此測試。如果發動機停機伴隨著其它電氣配件斷電，則表明鑰匙開關有問題。 這并不表示機器 ECM 的線束有故障。 進行此測試之前，確認起動系統或充電系統沒有故障。

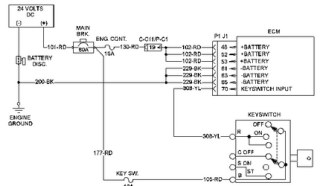

ECM 通過 ECM 的 15 安培保險絲持續接收蓄電池電壓。 無開關蓄電池電壓通過 P1-48 、P1-52 和 P1-53 供至 ECM。 蓄電池負極通過 P1-61、P1-63 和 P1-65 供至 ECM。

當鑰匙開關處于接通位置或起動位置時，ECM 通過 P1-70 接收鑰匙開關的輸入。 當 ECM 檢測到此輸入處有蓄電池電壓時，ECM 就會通電啟動。 當斷開此輸入的蓄電池電壓時，ECM 就會斷電停機。

發動機 ECM 要求鑰匙開關處于接通位置，以便與 Caterpillar 電子技師（ET）保持通信。

窗體底端

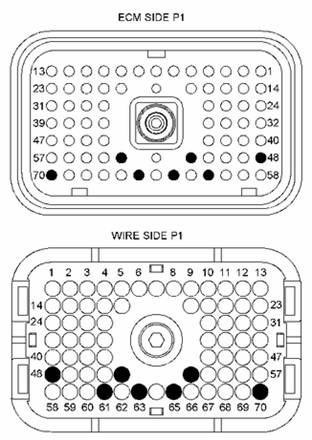

P1 ECM 接頭 (P1-48) 蓄電池正極 (P1-52) 蓄電池正極 (P1-53) 蓄電池正極 (P1-61) 蓄電池負極 (P1-63) 蓄電池負極 (P1-65) 蓄電池負極 (P1-70) 鑰匙開關

測試步驟 1. 檢查電氣接頭和配線

切斷至 ECM 的電源。 徹底檢查 ECM 接頭 J1/P1 和 J2/P2。 請參閱故障診斷與排除, "電氣接頭 - 檢查"中的診斷功能測試。 對 ECM 接頭上與其電路有關的每一根導線進行拉力為 45 N (10 lb) 拉拔測試。 檢查 ECM 接頭（六角頭固定螺釘）的扭矩是否正確。 有關詳細資料，請參閱故障診斷與排除, "電氣接頭 - 檢查"。 檢查線束和配線有無磨損和擠壓的地方。

預期結果:

所有接頭、針腳和插孔都應完全插接和聯接。 線束和配線應無腐蝕、磨損和擠壓的地方。 所有接頭和接地都緊固、沒有腐蝕。

結果:

正常 - 線束和配線沒有問題。 繼續測試步驟 2。 異常 - 接頭和/或配線有問題。

修復: 修理和/或更換接頭或配線。 確保所有密封正確就位，接頭徹底聯接。確認修理已排除故障。

停止

測試步驟 2. 檢查 ECM 的蓄電池電壓。

斷開 ECM 接頭 J1/P1。 接通至 ECM 的電源。 把鑰匙開關轉到接通位置。 測量 P1-48（無開關蓄電池正極）和 P1-61（蓄電池負極）之間的電壓。 測量 P1-52（無開關蓄電池正極）和 P1-63（蓄電池負極）之間的電壓。 測量 P1-53（無開關蓄電池正極）和 P1-65（蓄電池負極）之間的電壓。 測量 P1-70（鑰匙開關）和 P1-63（蓄電池負極）之間的電壓。 把鑰匙開關轉到斷開位置。 切斷至 ECM 的電源。

預期結果:

電壓測量為 24±3.0VDC。

結果:

正常 - ECM 接收到正確電壓。

修復: 如果懷疑有間歇性情況出現的話，請參閱故障診斷與排除, "電氣接頭 - 檢查"。

停止

異常 - ECM 的電壓值不正確。 繼續測試步驟 3。 不正常 - 鑰匙開關 - 鑰匙開關至 ECM 的輸入電壓不正確。 繼續測試步驟 4。

測試步驟 3. 檢查蓄電池

在蓄電池接線柱處測量蓄電池的無負荷電壓。 進行蓄電池負荷測試。 使用 4C-4911 蓄電池負荷測試儀 。 請參閱專門說明書, SEHS9249, "針對 6、8 和 12 伏鉛酸蓄電池的 4C-4911 蓄電池負荷測試儀的使用"和專門說明書, SEHS7633, "蓄電池測試步驟"。

預期結果:

蓄電池通過負載測試。 測量電壓為 12V 或 24V 系統的最低技術規格。

結果:

正常 - 蓄電池正常。

修復: 確認主斷路器沒有跳閘。 核實發動機控制的保險絲沒有熔斷。 修理蓄電池和 ECM 接頭 P1 之間的配線。

停止

異常 - 蓄電池電壓偏低或蓄電池沒有通過負荷測試。

修復: 對有故障的蓄電池重新充電或予以更換。 確認修理已排除故障。

停止

測試步驟 4. 檢查鑰匙開關的電壓

將鑰匙開關接線端 R 的導線拆下來。 接通至 ECM 的電源。 把鑰匙開關轉到接通位置。 測量鑰匙開關接線端 B 與發動機接地之間的電壓。 測量鑰匙開關接線端 R 與發動機接地之間的電壓。 把鑰匙開關轉到斷開位置。 切斷至 ECM 的電源。 恢復所有導線的原有配置。

預期結果:

在鑰匙開關的接線端 B 和接線端 R 上存在電壓。

結果:

正常 - 在鑰匙開關的接線端 B 和接線端 R 上存在電壓。

修復: 修理鑰匙開關和 ECM 接頭 P1-70 之間的導線 307-YL。

停止

異常 - 在鑰匙開關的接線端 B 上不存在電壓。

修復: 如果在接線端 B 上不存在電壓，修理蓄電池正極與鑰匙開關之間的導線。核實鑰匙開關的保險絲沒有熔斷。 確認主斷路器沒有跳閘。 確認故障已排除。

停止

異常 - 在鑰匙開關的接線端 R 上不存在電壓。

修復: 如果在鑰匙開關的接線端 B 上存在電壓，但在接線端 R 上不存在電壓，則應更換鑰匙開關。 將所有線路恢復原來的配置。 確認故障已排除。

停止
