卡特彼勒365C和385C挖掘機電子控制系統故障診斷與維修排除技術

2015-9-26 17:10:22

卡特彼勒365C和385C挖掘機電氣元件和接頭位置

卡特彼勒365C挖掘機前檢修門后面的腔室

(1) 前檢修門

(2) 保險絲面板

(3) Cat ET 接頭

(4) 主斷路開關

(5) 機器 ECM

卡特彼勒385C挖掘機前檢修門后面的腔室

(1) 前檢修門

(2) 保險絲面板

(3) Cat ET 接頭

(4) 主斷路開關

(5) 機器 ECM

卡特彼勒365C和385C挖掘機機器 ECM 的位置

(5) 機器 ECM

(6) J1 接頭

(7) J2 接頭

卡特彼勒365C和385C挖掘機機器 ECM (5) 位于駕駛室（前檢修門） (1) 后面的腔室內。

發動機控制裝置和這些電子控制裝置可以通過 Cat 數據鏈路彼此間通信。來自這些電子控制裝置的信息可以通過監控系統進行訪問，或者在筆記本電腦上使用 Caterpillar 電子技師（Cat ET）進行訪問。

將裝有 Cat ET 軟件的筆記本電腦連接到 Cat 數據鏈路的接頭 (3) 上。 Cat ET 用來獲得診斷信息。 Cat ET 還用來編寫所有電子控制裝置上的各種功能。

應當借助以下參考確定電氣部件和接頭的位置：電氣系統示意圖, 零件手冊和操作和保養手冊。

以下信息為閱讀指南：線束接頭圖表, 部件位置圖表, 局部視圖和機器輪廓圖。可以在電氣系統示意圖的背面找到所有這些部件。

部件位置圖表 - 部件位置圖表將白圈作為機器輪廓圖和局部視圖內的位置標簽。 "機器位置"列內的字母表示機器的大致區域。請參閱表下面的對應腳注，了解位置的說明。

"線束接頭位置圖表" - 該圖表將白圈作為全視圖和局部視圖內的位置標簽。

接頭觸點編號

卡特彼勒365C和385C挖掘機機器控制裝置ECM

卡特彼勒365C和385C挖掘機電子控制模塊（ECM）

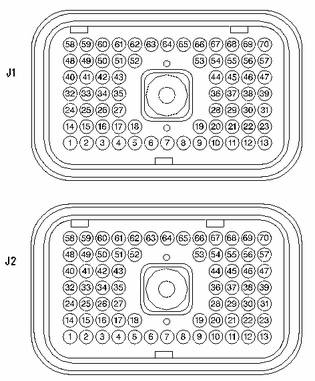

卡特彼勒365C和385C挖掘機與 ECM 配對的機器線束接頭 J1 and J2。

卡特彼勒365C和385C挖掘機診斷能力

卡特彼勒365C和385C挖掘機窗體頂端

監測系統

窗體底端

(1) 向上鍵

(2) 向右鍵

(3) 歸位鍵

(4) 主菜單鍵

(5) 向左鍵

(6) 向下鍵

(7) 返回鍵

(8) 確定鍵

卡特彼勒365C和385C挖掘機ECM 使用監控系統上的主顯示模塊向維修人員顯示診斷信息。關于 ECM 的診斷信息通過卡特彼勒數據鏈路發送給監控系統。要診斷和排除 ECM 故障，維修人員必須熟悉監控系統。

"Service（維修）"屏幕

為診斷和排除卡特彼勒365C和385C挖掘機 ECM 故障，需訪問監控系統的 "Service（維修）"屏幕。選擇 "Diagnostic（診斷）"選項。請參閱圖2。

請參閱故障診斷和排除, "使用操作員監視器檢測有無診斷代碼"。

Caterpillar 電子技師 (ET)

卡特彼勒電子技師 (ET) 是一個用來訪問數據的軟件程序。維修技術人員可以使用卡特彼勒電子技師來對機器進行維修。卡特彼勒電子技師的一些操作選項列示如下：

查看診斷代碼。請參閱故障診斷和排除, "使用卡特彼勒電子技師檢測有無診斷代碼"。

查看參數狀態。

清除激活狀態的診斷代碼和記錄的診斷代碼。

對機器系統進行校準。

對 ECM（閃存）進行編程。這是利用 "WINflash" 程序進行的。請參閱測試和調整, "電子控制模塊 (ECM) - 閃存編程"。

打印報告。

下面是使用維修工具執行的一些診斷功能和編程功能。

顯示 ECM 系統的故障。

顯示大部分輸入和輸出的狀態。

顯示 ECM 的設置。

實時顯示輸入和輸出參數的狀態。

顯示內部診斷時鐘的鐘時。

顯示每個記錄的診斷代碼的出現次數及第一次與最后一次出現的鐘時。

顯示各個記錄的診斷代碼和各個事件的定義。

加載新的閃存軟件。

有關 ECM 診斷代碼列表的信息，請參閱故障診斷和排除, "診斷代碼列表"。

請參閱故障診斷和排除, "使用卡特彼勒電子技師檢測有無診斷代碼"。可以使用下列下拉菜單訪問診斷信息：

激活狀態的診斷代碼

記錄的診斷代碼

電子技師狀態組

狀態組是機器參數的列表。參數狀態實時顯示。

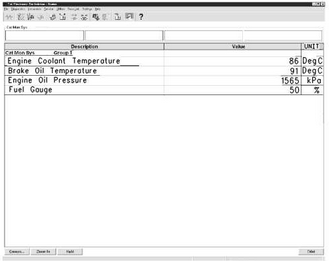

典型的 ET 狀態屏幕

卡特彼勒365C和385C挖掘機故障診斷代碼列表

窗體頂端

CID（部件識別代碼）

CID（部件識別代碼）機器 ECM（MID 039）
要進行故障診斷和排除，請參閱具有該同一診斷代碼的程序。
CID / FMI	說明
CID 0096 燃油油位傳感器
FMI 04	電壓低于正常值
CID 0110 發動機冷卻液溫度傳感器
FMI 04	電壓低于正常值
CID 0190 發動機轉速傳感器
FMI 08	異常頻率
FMI 10	異常變化率
CID 0291 發動機冷卻風扇電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 0295 大型液壓挖掘機控制模塊
FMI 02	數據漂移
FMI 09	異常更新率
FMI 12	部件不良
FMI 13	超出校準
CID 0374 回轉制動器電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 0376 行駛警報器
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 0379 機器自動潤滑壓力傳感器
FMI 03	電壓高于正常值
FMI 04	電壓低于正常值
CID 0466 左履帶轉向踏板位置傳感器
FMI 03	電壓高于正常值
FMI 04	電壓低于正常值
FMI 08	異常頻率
FMI 13	超出校準
CID 0467 右履帶轉向踏板位置傳感器
FMI 03	電壓高于正常值
FMI 04	電壓低于正常值
FMI 08	異常頻率
FMI 13	超出校準
CID 0485 發動機風扇反轉電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 0558 自動潤滑繼電器
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 0586 發動機轉速旋鈕開關
FMI 05	電流低于正常值
FMI 12	部件不良
CID 0588 監控系統顯示屏
FMI 09	異常更新率
CID 0590 發動機控制模塊
FMI 02	數據漂移
FMI 09	異常更新率
FMI 12	部件不良
CID 0598 行駛速度電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 0600 液壓油溫度傳感器
FMI 04	電壓低于正常值
CID 0790 回轉泵（出口）壓力傳感器
FMI 03	電壓高于正常值
FMI 04	電壓低于正常值
FMI 04	電壓低于正常值
CID 0864 機具變量泵油壓傳感器
FMI 03	電壓高于正常值
FMI 04	電壓低于正常值
CID 1118 空檔流量旁通電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 1119 動臂防沉降電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 1120 斗桿防沉降電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 1121 前端系統高壓電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 1125 左手操縱桿前/后位置傳感器
FMI 03	電壓高于正常值
FMI 04	電壓低于正常值
FMI 08	異常頻率
FMI 13	超出校準
CID 1126 左手操縱桿左/右位置傳感器
FMI 03	電壓高于正常值
FMI 04	電壓低于正常值
FMI 08	異常頻率
FMI 13	超出校準
CID 1127 右手操縱桿前/后位置傳感器
FMI 03	電壓高于正常值
FMI 04	電壓低于正常值
FMI 08	異常頻率
FMI 13	超出校準
CID 1128 右手操縱桿左/右位置傳感器
FMI 03	電壓高于正常值
FMI 04	電壓低于正常值
FMI 08	異常頻率
FMI 13	超出校準
CID 1129 右附件踏板位置傳感器
FMI 03	電壓高于正常值
FMI 04	電壓低于正常值
FMI 08	異常頻率
FMI 13	超出校準
CID 1130 左側附件踏板位置傳感器
FMI 03	電壓高于正常值
FMI 04	電壓低于正常值
FMI 08	異常頻率
FMI 13	超出校準
CID 1131 操縱手柄開關 1
FMI 03	電壓高于正常值
FMI 04	電壓低于正常值
FMI 08	異常頻率
FMI 13	超出校準
CID 1132 操縱手柄開關 4
FMI 03	電壓高于正常值
FMI 04	電壓低于正常值
FMI 08	異常頻率
FMI 13	超出校準
CID 1138 動臂油缸連桿收回電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 1139 斗桿油缸連桿伸出電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
FMI 13	超出校準
CID 1140 斗桿油缸連桿收回電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 1141 鏟斗油缸連桿伸出電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
FMI 13	超出校準
CID 1142 鏟斗油缸連桿收回電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 1143 右回轉電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 1144 左回轉電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 1145 附件伸出/CW 電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
FMI 13	超出校準
CID 1146 附件收回/CCW 電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 1147 中壓回路 1 A 號電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 1148 中壓回路 1 B 號電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 1149 動臂下降單向/調節閥電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
FMI 13	超出校準
CID 1150 回轉泵旋轉斜盤角度電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 1155 前泵動力換擋壓力電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
FMI 13	超出校準
CID 1159 斗桿下降單向/調節閥電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
FMI 13	超出校準
CID 1160 液壓鎖電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 1163 反向左行駛電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 1164 反向右行駛電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
CID 1165 正向右行駛電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
FMI 13	超出校準
CID 1166 正向左行駛電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
FMI 13	超出校準
CID 1178 機器過載警告壓力傳感器
FMI 03	電壓高于正常值
FMI 04	電壓低于正常值
CID 1191 主回轉閥
FMI 07	不當?shù)臋C械響應
CID 1192 主機具閥
FMI 07	不當?shù)臋C械響應
CID 1193 動臂油缸連桿伸出電磁閥
FMI 03	電壓高于正常值
FMI 05	電流低于正常值
FMI 06	電流高于正常值
FMI 13	超出校準
CID 1657 左側操縱手柄指輪
FMI 03	電壓高于正常值
FMI 04	電壓低于正常值
FMI 08	異常頻率
FMI 13	超出校準
CID 1658 右側操縱手柄指輪
FMI 03	電壓高于正常值
FMI 04	電壓低于正常值
FMI 08	異常頻率
FMI 13	超出校準
