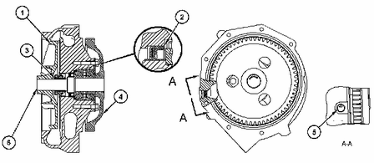

174-5986水泵總成、161-0969水泵總成和100-9347水泵總成技術規格

項目

數量

零件

技術規格說明

1

1

9M-3786O型密封圈

使用5P-3975橡膠潤滑劑輕輕潤滑O形密封圈的孔。

2

1

0S-1591螺栓

擰緊至扭矩為
39±3N·m(29±2lbft)。

3

1

349-2654水泵密封件

使用安裝工具將水泵密封件壓裝到水泵軸上，直到固定杯完全座入泵殼體內。

4

1

153-1256唇形密封件

用安裝工具安裝唇形密封件，使主密封唇朝向水泵驅動齒輪。用壓具壓裝唇形密封件，直到唇形密封件與殼體內表面齊平。請勿用手安裝唇形密封件。

A

1

135-4928水泵軸

碳密封組件底座區的水泵軸直徑為
19.100±0.010mm(0.7520±0.0004in)。

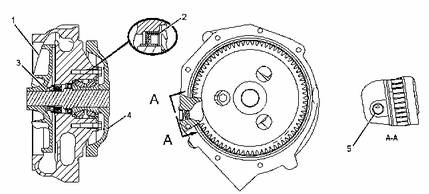

246-3132水泵總成的技術規格

項目

數量

零件

技術規格說明

1

1

244-1645密封總成

使用安裝工具將密封總成壓裝到水泵軸上，直到固定杯完全座入水泵殼體內。

2

1

153-1256唇形密封件

用安裝工具安裝唇形密封，使主密封唇朝向齒輪。用壓具壓裝唇形密封，直到唇形密封與殼體內表面平齊。請勿用手安裝唇形密封。

3

1

246-3129泵葉輪

應將泵葉輪壓裝到軸上，容差為
−0.25至0.00mm(−0.010至0.000in)。

4

1

195-0319齒輪

壓裝齒輪，直到齒輪與軸承平齊。

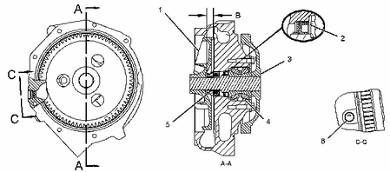

374-4753水泵總成的技術規格

項目

數量

零件

技術規格說明

1

1

371-6782泵葉輪

葉輪的安裝深度(B)為
11.71±0.20mm(0.461±0.008in)。

3

1

352-2002水泵齒輪

壓裝水泵齒輪，直至水泵齒輪與軸承(2)平齊。

4

1

203-3831杯塞

杯塞在機加工表面的最大安裝深度為
0.5mm(0.02in)。按照圖1中所示，在±10度范圍內定位杯塞。

5

1

153-1256唇形密封

安裝唇形密封時，使主密封唇朝向水泵主動齒輪。用壓力機壓裝油封，直至油封與殼體端面平齊，如圖1中所示。
使用安裝工具。請勿用手安裝唇形密封。

6

1

336-2212水泵密封組件

將水泵密封組件壓裝到軸上，直到杯完全座入泵殼體內。使用安裝工具。
安裝高度(D)為
9.90±0.38mm(0.390±0.015in)。

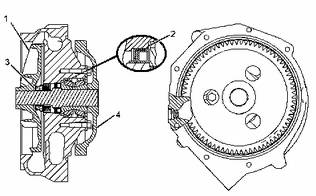

276-4755水泵總成和336-2213水泵總成的技術規格

項目

數量

零件

技術規格說明

1

1

246-3129泵葉輪

泵葉輪應與軸平齊，偏差在
−0.25至0.00mm(−0.010至0.000in)以內。

2

1

153-1256唇形密封

安裝唇形密封時，使主密封唇朝向水泵主動齒輪。用壓具壓裝油封，直到油封與殼體表面齊平，如圖所示。請勿用手安裝唇形密封。

3

1

276-4756密封件總成

將密封總成壓裝到軸上，直到杯完全座入泵殼體內。

4

1

195-0319齒輪

壓裝齒輪，直到齒輪與軸承平齊。

表1

366-0227水泵總成的技術規格

項目

數量

零件

技術規格說明

1

1

246-3129泵葉輪

泵葉輪應與軸平齊，偏差在
−0.25至0.00mm(−0.010至0.000in)以內。

2

1

153-1256唇形密封

安裝唇形密封時，使主密封唇朝向水泵主動齒輪。用壓具壓裝油封，直到油封與殼體表面齊平，如圖所示。請勿用手安裝唇形密封。

3

1

336-2212水泵密封組件

將密封總成壓裝到軸上，直到杯完全座入泵殼體內。

4

1

361-8234水泵齒輪

壓裝齒輪，直到齒輪與軸承平齊。

5

1

203-3831杯塞

杯塞在機加工表面的最大安裝深度為
0.5mm(0.02in)。如圖所示，定位杯塞，偏差在±10度以內。

6

-

246-3130水泵軸

葉輪端的軸徑為
25.400至25.413mm(1.0000至1.0005in)。

343-8955水泵總成的技術規格

項目

數量

零件

技術規格說明

1

1

246-3129泵葉輪

泵葉輪應與軸平齊，偏差在
−0.25至0.00mm(−0.010至0.000in)以內。

2

1

153-1256唇形密封

安裝唇形密封時，使主密封唇朝向水泵主動齒輪。用壓力機壓裝油封，直至油封與殼體端面平齊，如圖1中所示。
使用安裝工具。請勿用手安裝唇形密封。

3

1

352-2002水泵齒輪

壓裝水泵齒輪，直至水泵齒輪與軸承(4)平齊。

5

1

336-2212水泵密封組件

將水泵密封組件壓裝到軸上，直到杯完全座入泵殼體內。使用安裝工具。
安裝高度(B)為
9.90±0.38mm(0.390±0.015in)。

6

1

203-3831杯塞

杯塞在機加工表面的最大安裝深度為
0.5mm(0.02in)。按照圖1中所示，在±10度范圍內定位杯塞。
