卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘機初始故障診斷與排除程序

窗體頂端

電子控制系統

監視器和控制器是電子控制系統的主要部件。監視器和控制器具有自診斷功能。 監視器將顯示向操作員發出的所有激活警告。

您應當確定機器故障是否依舊存在。您應使用監視器和"維修模式"功能，以確定是否在電子系統中檢測到任何系統故障。如果出現錯誤代碼，則執行以下錯誤代碼程序。 請參閱主題測試和調整, "診斷代碼的故障診斷與排除"。 否則，電子控制系統內不太可能存在故障。 對所維修的機器執行運行測試。 執行液壓系統維修手冊"測試和調整"部分描述的程序。 對運行試驗的結果和技術規格進行比較，以確定故障嚴重性。執行運行測試時，應當確定液壓力是否足夠或機具速度是否有問題。 這些故障可影響整個系統或僅影響特定的操作。 如果主泵、先導泵和控制閥的油路出現故障，則會降低機器的整體性能。控制系統的液壓系統的自診斷裝置無法檢測出此類故障。 要想檢測此類故障，需要檢查泵的流動特性、主卸壓壓力、先導壓力等。

窗體底端

使用 Caterpillar 電子技師

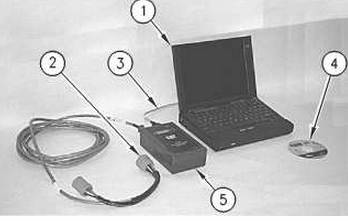

圖 1
電子技師（ET）的連接 需要利用 Cat 電子技師確定診斷代碼的部件如下所示： (1) 一臺安裝最新版本 Caterpillar 電子技師軟件、兼容 IBM 的個人電腦 (2) 139-4166 數據鏈路電纜 或 7X-1570 數據鏈路電纜 (3) 7X-1425 電纜 和 4C-6805 適配器 (4) 專門出版物, JEBD3003、專門出版物, JERD2124、專門出版物, JERD2129；Caterpillar 電子技師軟件 (5) 7X-1700 通信適配器工具 帶專門出版物, NEXG4323, "通信適配器軟件"

注: Caterpillar 電子技師（ET）是一套可在兼容 IBM 的個人電腦上運行的軟件程序。

要使用 Caterpillar 電子技師（ET），請訂購以下資料：專門出版物, JERD2124, "ET 一次性使用許可", 專門出版物, JEHP1026, "信息和要求表", 7X-1425 數據鏈路電纜 和數據訂閱 和 專門出版物, JERD2142, "數據訂閱"。 專門出版物, JEHP1026, "信息和要求表"列出了所需的硬件及 ET 的特性。

確定及清除診斷代碼時都不需要使用電子技師（ET）。 但是，使用 ET 確定診斷代碼的過程更快更簡單。 ET 還可以顯示診斷代碼的歷史記錄信息以及診斷代碼的參數狀態。 這些特性使得 ET 成為故障診斷和排除中的有益工具。

ET 與機器診斷接頭相連，ET 通過數據鏈路與電子控制模塊進行通信。有關接頭位置信息及更多其他信息，請參閱機器維修手冊中的測試和調整, "電氣部件和接頭位置"以及電氣系統示意圖。

將 ET 與機器相連。 將鑰匙起動開關轉到 RUN（運轉）位置。 起動 ET。 ET 將發起與機器電子控制模塊的通信。 建立通信后，ET 將列出機器上可用的電子控制模塊。 選擇 "Engine And Pump（發動機和泵）"菜單項。 使用 ET 確定診斷代碼。 參照與診斷代碼對應的故障診斷與排除程序。請參閱故障診斷與排除程序。

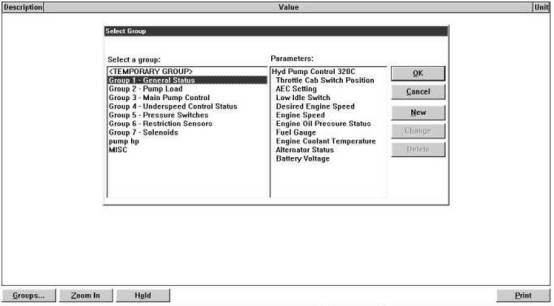

電子技師的狀態組 狀態組的匯總

狀態組的典型顯示

下圖僅為狀態組的典型示例。 不同機器上的狀態組可能不同。

利用電子技師進行標定 卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘機自動調速器執行器的標定

可以利用 ET 執行調速器執行器的標定程序。 請參閱下圖中的示例。

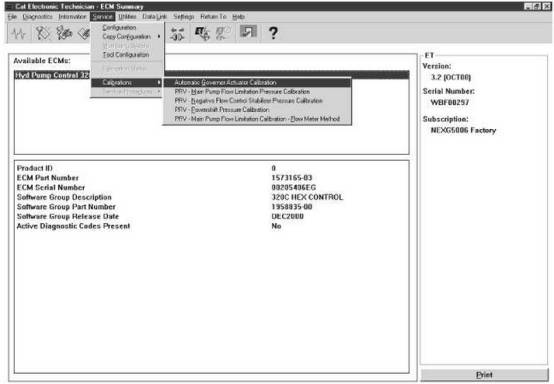

自動調速器執行器標定的 ET 屏幕
