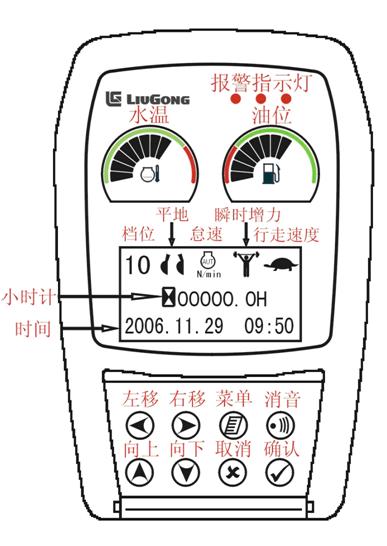

廣西柳工挖掘機can-20顯示器的調整設置與維修資料

一、調整電源輸出為24V，將待檢測儀表的電源線（紅白色）接直流穩壓電源的正極，地線（黑色）接直流穩壓電源的負極，CANH線（黃藍色）接調試儀表的CANH線，CANL線（紅綠色）接調試儀表的CANL線，CAN地線（灰白色）接調試儀表的CAN地線，打開電源。

二、查看待檢測儀表的時間。如果時間不正常或者不顯示，設置時間。

按菜單鍵進入主菜單，系統設置->常用設置->時間設置，通過上下左右4個鍵設置時間為當前時間再加一分鐘，按確認鍵保存時間設置。

三、監測量檢測。

1、  在調試儀表的菜單中選擇水溫測試，選擇開始測試，此時待測儀表水溫液晶顯示9段，按待測儀表的菜單鍵進入主菜單，系統設置->常用設置->冷卻液性質，選擇純潔水+抗銹劑選項，回主界面，此時水溫液晶顯示10段，報警燈閃爍。關電源再開電源，在調試儀表的水溫測試選項下選擇開始測試，此時水溫液晶顯示10段，報警燈閃爍。按調試儀表的結束測試選項，儀表又恢復開機時的顯示。

2、  在調試儀表的菜單中選擇其他測試，選擇開始測試，此時水溫液晶顯示1段，燃油液晶顯示2段，檔位10，出現平地模式、自動怠速、瞬時增力、行走慢的圖標，同時電壓高報警，機油壓力低報警，液壓油溫高報警，報警燈閃爍，蜂鳴器鳴叫，按消音鍵消音。

四、查看待檢測儀表的故障記錄。

按菜單鍵進入主菜單，使用信息->系統報警信息，報警信息一共4個，分別是電壓、液壓油溫、機油壓力、水溫。

五、設置待檢測儀表的語言和對比度。

按菜單鍵進入主菜單，系統設置->常用設置->語言設置，把語言選擇為英文，然后退出語言設置再進入顯示設置，把對比度設置為最高，按確認鍵后，關電源再開電源，此時顯示界面為英文，液晶顯示效果也與把對比度設置為最高時的顯示效果一樣。再次進入常用設置，把語言設置為中文，把對比度調節為最中間。

六、設置待檢測儀表的階段計時。

按菜單鍵進入主菜單，系統設置->常用設置->階段計時，密碼為30000000，選擇開始階段計時，返回主界面后，小時計變?yōu)殡A段小時計（小時計數值前有小時計圖標，而階段小時計沒有），關電源再開電源，此時主界面依然顯示階段小時計。按菜單鍵進入主菜單，系統設置->常用設置->階段計時，選擇取消階段計時。

七、待檢測儀表的GPS設置。

        按菜單鍵進入主菜單，系統設置->參數設置->GPS設備，密碼為10000000，選擇有GPS設備，然后退回到主界面。選擇調試儀表的按揭信息，關電源再開電源，此時待檢測儀表的初始化信息變?yōu)椤白鹁吹挠脩簦酒谪浛钜咽盏剑瑱C(jī)器將恢復正常運轉。”再次關電源再開電源，待檢測儀表的初始化信息又恢復為正常顯示。按菜單鍵進入主菜單，系統設置->參數設置->控制參數，選擇解除心跳查詢，然后返回GPS設備，選擇無GPS設備。

八、待檢測儀表的出廠設置。

        按菜單鍵進入主菜單，系統設置->出廠設置->修改參數->故障記錄清零，密碼20000000，清除故障記錄，然后把工作小時設置為00000.0H，然后查看飛輪齒速是否為100。按菜單鍵進入主菜單，使用信息->系統報警信息，此時無故障信息。

九、以上調試完畢，所有項都合格，表明儀表合格。
