康明斯發動機故障代碼514

2015-4-21 20:57:01

康明斯發動機故障代碼514維修技術資料查詢與解決方法

故障代碼 514

油軌壓力傳感器電路圖

概述

代碼	故障原因	產生后果
故障代碼: 514 PID: S018 SPN: 633 FMI: 7 指示燈: 紅色 SRT: QU-514	估計油軌供油和期望油軌供油之間的誤差超出容許極限值。這不是 CENSE™ 系統錯誤。	標定設置康明斯發動機停機或功率下降或者 CM500 ECM 沒有采取措施。康明斯發動機會超速，或以單一轉速運轉，或不運轉。

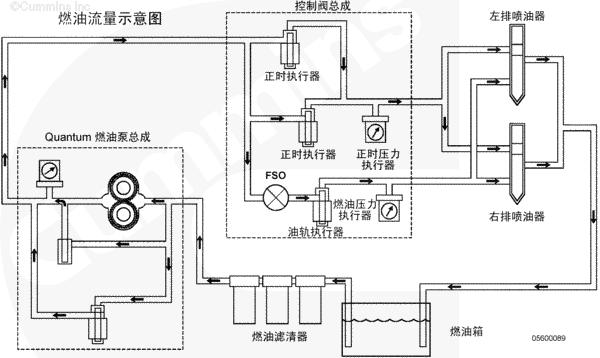

燃油系統流動示意圖

電路圖描述

CM500 ECM 利用油軌壓力信號和康明斯發動機轉速估算康明斯發動機接收的實際供油，然后持續將此數值與已知轉速和負載的期望供油進行比較。當這些數值中的誤差太大，并且持續時間太長時，記錄該故障代碼。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

大修提示

這不是 CENSE™ 系統錯誤。

參考故障代碼 t05-514 故障診斷樹
