康明斯ISF3.8 CM2220 AN 和 ISF3.8 CM2220 IAN 系列發動機維修手冊

康明斯ISF3.8 CM2220 AN 和 IAN 發動機壓縮空氣系統 - 綜述

康明斯ISF3.8 CM2220發動機壓縮空氣系統通常是由齒輪驅動的空氣壓縮機、空氣調壓器、貯氣罐和所有必要的管路組成的。

空氣壓縮機連續運行，但有“負載”和“空載”兩種運行模式。工作模式由壓力驅動調壓器和壓縮機卸荷閥總成控制。當空氣系統達到預定壓力時，調壓器給卸荷閥總成施加一個空氣信號，使得卸荷閥打開或者關閉壓縮機進氣門，于是壓縮空氣停止流入空氣系統。當使用系統時，壓力下降。在預定壓力下，調壓器給壓縮機卸荷閥總成發出空氣信號，允許壓縮機再次向空氣系統泵入壓縮空氣。

所有 ISF 3.8 發動機系列的空氣壓縮機都為水冷式。

在 ISF 3.8 發動機上可以使用不同品牌的壓縮機。這些空氣壓縮機的故障診斷步驟都非常相似，但是請參考壓縮機制造商的手冊，以獲得包括詳細維修信息和扭矩值的信息。

可以在不從發動機上拆卸壓縮機的情況下維修大部分空氣壓縮機缸蓋。此手冊中包括壓縮機安裝在發動機上時的缸蓋維修。如果空氣壓縮機發生內部損壞，則必須更換空氣壓縮機。

大部分空氣壓縮機根據發動機進行正時調整，以減小振動。拆卸和安裝空氣壓縮機時，確保參考空氣壓縮機的正時，參考第 12 節中的步驟 012-014。

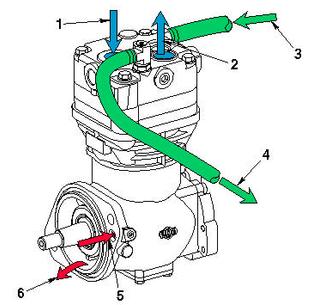

 康明斯ISF3.8 CM2220 AN 和 IAN 發動機壓縮空氣系統流程圖

1.         空氣進入

2.         空氣排出

3.         冷卻液流入

4.         冷卻液流出

5.         機油流入（從內部到齒輪室）

6.         機油流出（從內部到齒輪室）。
