康明斯QST30---故障代碼 234故障判斷及排除手冊

故障代碼 234

發動機超速 - 發動機保護

概述

代碼	故障原因	產生后果
故障代碼: 234 PID: FMI: 指示燈: SRT:	發動機線束電子控制模塊 (ECM) 接頭的發動機轉速傳感器 (ESS) 信號觸針 21 和 22 表明發動機轉速超過報警（停機）閾值。	燃油切斷閥斷電（閥閉合）。公共報警輸出通電。超速繼電器驅動器通電。

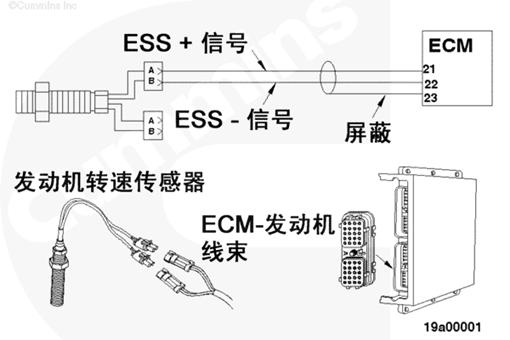

ESS 電路

電路描述

ESS 電路通過發動機線束向 ECM 提供發動機轉速信號。

部件位置

ESS 位于飛輪殼內。

大修提示

此故障代碼表示發動機轉速高于允許的最大發動機轉速。發動機超速可能是由燃油系統故障或正反向驅動發動機超過允許的最大轉速而引起的。

可以使用 INSITE™（零件號 3825145）調整發動機超速停機閾值。確保將此閾值設置在適用的數值上。

故障判斷及排除步驟

向導步驟 1 - 識別超速的原因。

向導步驟 1A - 檢查有無故障代碼 171。
條件停機/運轉開關處在“STOP”（停機）位置。控制器不在診斷模式。采取措施使用 INSITE™（零件號 3825145）讀取故障代碼。
合格	不合格
不存在故障代碼 171
轉至 1B	轉至故障代碼 171

向導步驟 1B - 檢查發動機是否空轉（反向驅動）。
采取措施檢查快照數據是否指示反向驅動。
合格	不合格
沒有反向驅動發動機	檢查發動機是否因超速狀況而導致損壞。
轉至 1C	轉至 2A
向導步驟 1C - 檢查有無替代燃油源。
條件停機/運轉開關處在“STOP”（停機）位置。控制器不在診斷模式。
合格	不合格
無替代燃油源	找到替代燃油源。找到并去除所有替代燃油源。
轉至 1D	轉至 2A
向導步驟 1D - 用服務軟件監測模式檢查發動機轉速。
條件停機/運轉開關處在“RUN”（運轉）位置。采取措施使用 INSITE™（零件號 3825145）監測發動機轉速。
合格	不合格
修正轉速讀數	檢查發動機轉速傳感器參考步驟 019-042。
轉至 2A	轉至 2A

向導步驟 2 - 清除故障代碼

向導步驟 2A - 使故障代碼不起作用。
條件連接所有部件。采取措施連接所有部件。起動發動機，并怠速運轉 1 分鐘。核實故障代碼 234 不起作用。
合格	不合格
故障代碼 234 不起作用。	請重新進行故障診斷步驟，或在已經完成所有步驟并經過復查后，與當地康明斯特約維修站聯系。
轉至 2B	轉至 1A
向導步驟 2B - 清除非現行故障代碼。
條件連接所有部件。采取措施使用 INSITE™（零件號 3825145）清除非現行故障代碼。注：數據通信接口接頭位于飛輪殼右排上。
合格	不合格
所有故障代碼已被清除	對所有其余的現行故障進行故障診斷。
轉至維修完成	轉至相應的故障診斷及排除圖表
