2.4 潤滑油濾清器、潤滑油濾清器報警器、釋放閥、左側潤滑油冷卻器的解體、檢修

潤滑油濾清器、潤滑油濾清器報警器、釋放閥、左側潤滑油冷卻器的解體、檢修

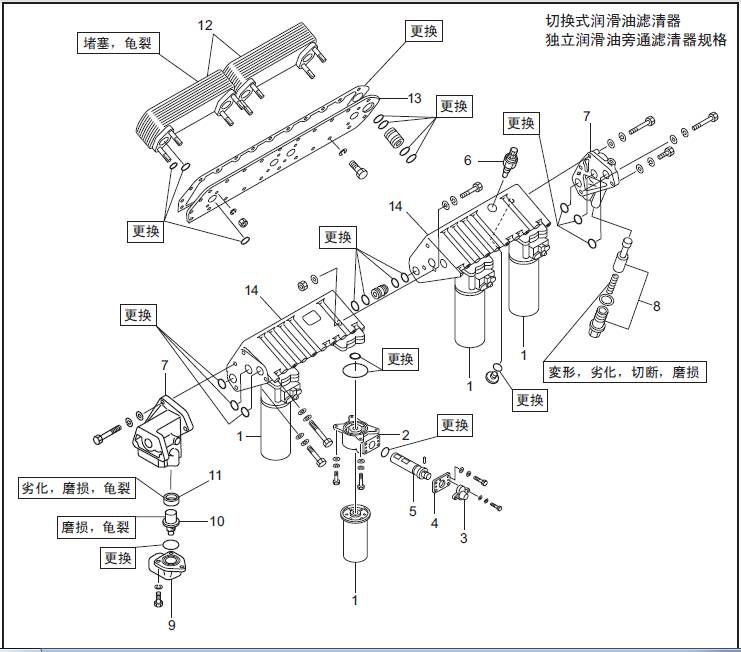

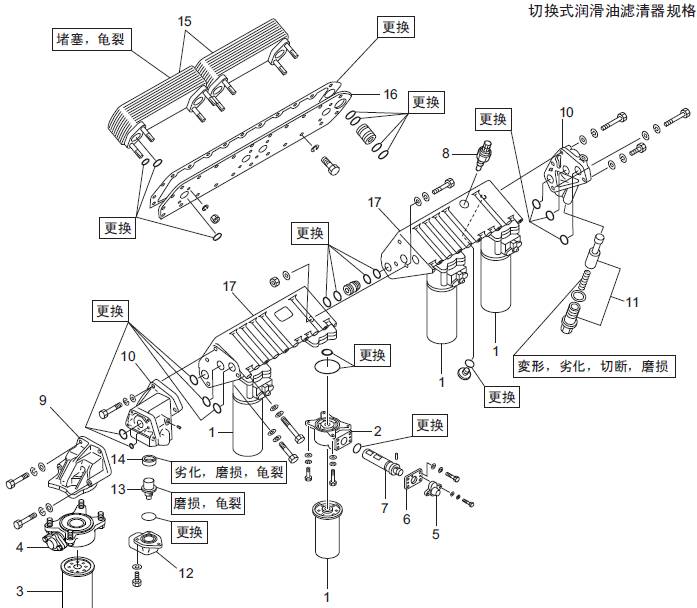

解體順序

1 全流量潤滑油濾清器

2 潤滑油旁通濾清器

3 潤滑油濾清器報警器

4 座

5 連接器

6 釋放閥

7 管接頭

8 潤滑油恒溫器

9 恒溫器密封

10 潤滑油冷卻器芯

11 板

12 潤滑油濾清器座( 約15 kg)

潤滑油濾清器、潤滑油濾清器報警器、釋放閥、左側潤滑油冷卻器的解體、檢修

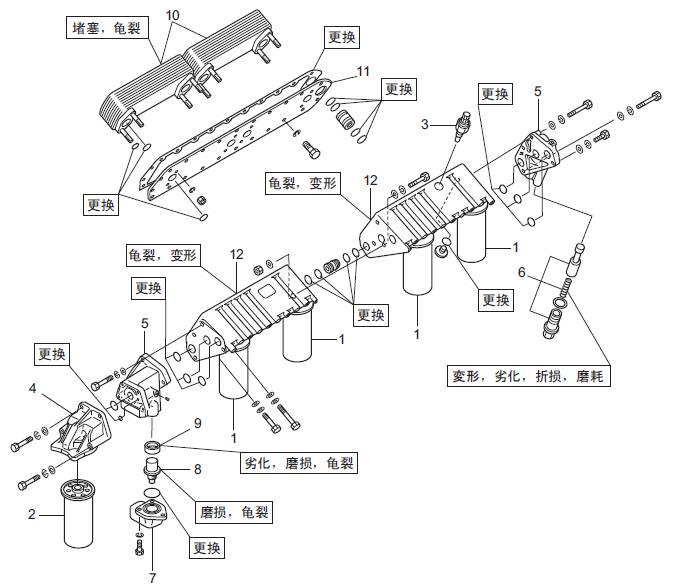

解體順序

1 全流量潤滑油濾清器

2 潤滑油濾清器報警器

3 連接器

4 釋放閥

5 管接頭

6 潤滑油恒溫器

7 恒溫器密封

8 潤滑油冷卻器芯

9 板

10 潤滑油濾清器座( 約15 kg)

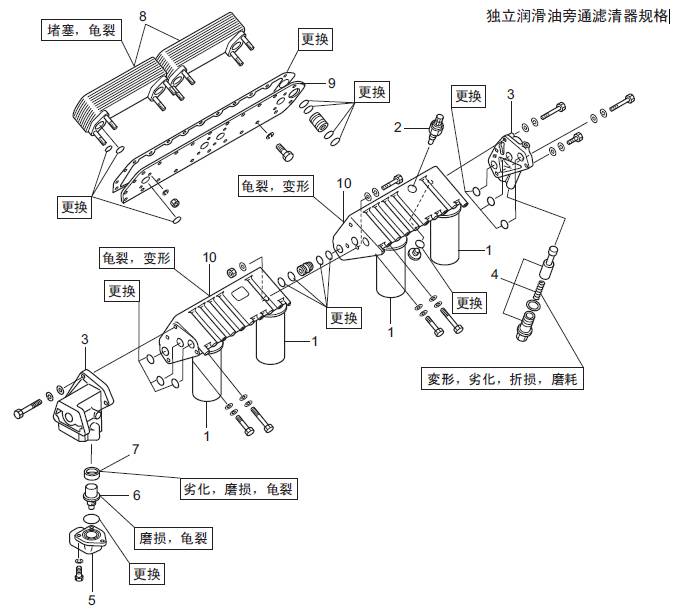

潤滑油濾清器、潤滑油濾清器報警器、釋放閥、左側潤滑油冷卻器的解體、檢修

解體順序

1 全流量潤滑油濾清器

2 本體

3 潤滑油旁通濾清器

4 本體

5 蓋

6 蓋

7 旋塞

8 潤滑油濾清器報警器

9 座

10 連接器

11 釋放閥

12 接頭

13 潤滑油恒溫器

14 恒溫器密封

15 潤滑油冷卻器芯

16 板

17 潤滑油濾清器座( 約15 kg)

潤滑油濾清器、潤滑油濾清器報警器、釋放閥、左側潤滑油冷卻器的解體、檢修

解體順序

1 全流量潤滑油濾清器

2 本體

3 蓋

4 蓋

5 旋塞

6 潤滑油濾清器報警器

7 連接器

8 釋放閥

9 接頭

10 潤滑油恒溫器

11 恒溫器密封

12 潤滑油冷卻器芯

13 板

14 潤滑油濾清器座( 約15 kg)

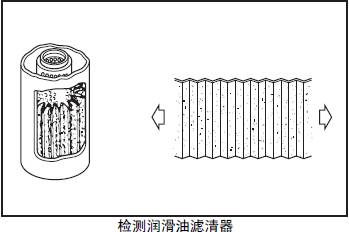

2.5 檢測潤滑油濾清器

更換潤滑油濾清器時，取潤滑油(500ml) 作為樣品進行檢測，發現有金屬粉末或其他的異常時，切開濾芯進一步檢查金屬粉末的顏色和形狀并確認原因。

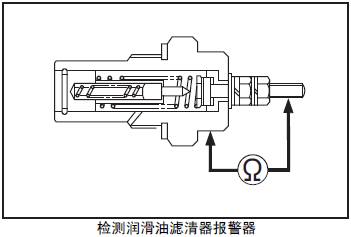

2.6 檢測潤滑油濾清器報警器

(1) 用萬用表測量絕緣和通電的狀況，發現異常時更換新品。

(2) 濾清器報警器的亮燈開始?jí)毫Τ鰳?biāo)準值時，更換新品。

2.7 檢測釋放閥

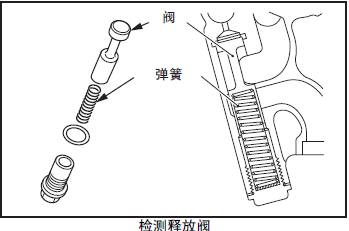

(1) 檢測釋放閥彈簧，發現變形、磨損、折斷時更換新品。

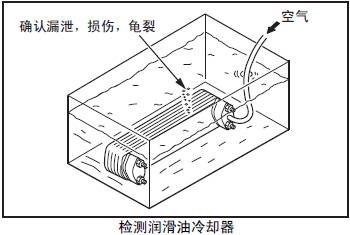

2.8 檢測潤滑油冷卻器

在冷卻器芯的潤滑油通道部位，進行1.5MPa{15 kgf/cm2} 的壓縮空氣測試，檢查芯部的損傷或龜裂。發現有漏泄時，更換新的冷卻器芯。

2.9 檢測潤滑油恒溫器

2.9.1 檢查潤滑油恒溫器的密封

(1) 檢查潤滑油恒溫器的密封，發現老化或龜裂時更換新品。

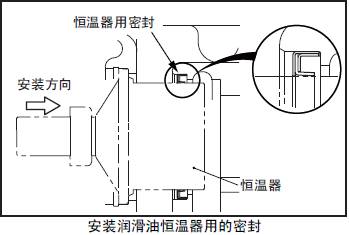

(2) 密封的裝配方向如圖所示。

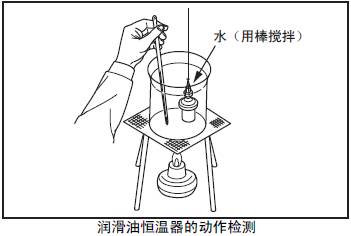

2.9.2 潤滑油恒溫器的動作檢測

(1) 將潤滑油恒溫器放入裝滿水的容器內。

(2) 加熱水的同時用溫度表測量水溫， 測定閥開始打開和閥升高至標準值時的溫度。和標準值的溫度相差很大時，更換新品。

注:(a) 用棒攪拌，使容器內的水溫保持均勻。(b) 安裝恒溫器時，必須先確認恒溫器的閥側面的開閥溫度刻印。

2.10 潤滑油濾清器、潤滑油濾清器報警器、釋放閥、左側潤滑油冷卻器的組裝組裝時的順序和解體時相反。潤滑油的通道用清洗油充分清洗，用高壓空氣吹干。

2.11 安裝潤滑油濾清器濾筒

(a) 安裝潤滑油濾清器濾筒時不要使用濾清器扳手，用手旋緊即可。

(b) 注意不要碰癟或損傷潤滑油濾清器濾筒的外表面。

(1) 清除潤滑油濾清器濾筒安裝面的雜質和油污。

(2) 在潤滑油濾清器墊圈上涂抹清潔的潤滑油。

(3) 當潤滑油濾清器墊圈和濾清器座面接觸后，用手旋緊3/4 ～ 1 周。

(4) 起動三菱S12柴油發動機確認無潤滑油漏泄。

2.12 右側潤滑油冷卻器的解體、檢修

右側潤滑油冷卻器的解體、檢修

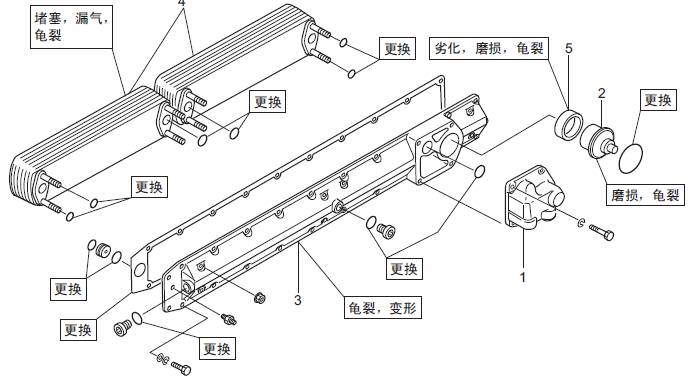

解體順序

1 接頭

2 潤滑油恒溫器

3 潤滑油冷卻器蓋

4 潤滑油冷卻器芯

5 恒溫器密封

2.13 檢測右側潤滑油冷卻器

和左側相同的方法進行檢測。發現有異常時更換新品。

2.14 右側潤滑油冷卻器的組裝

組裝時的順序和解體時相反。潤滑油的通道用清洗油充分清洗，用高壓空氣吹干。

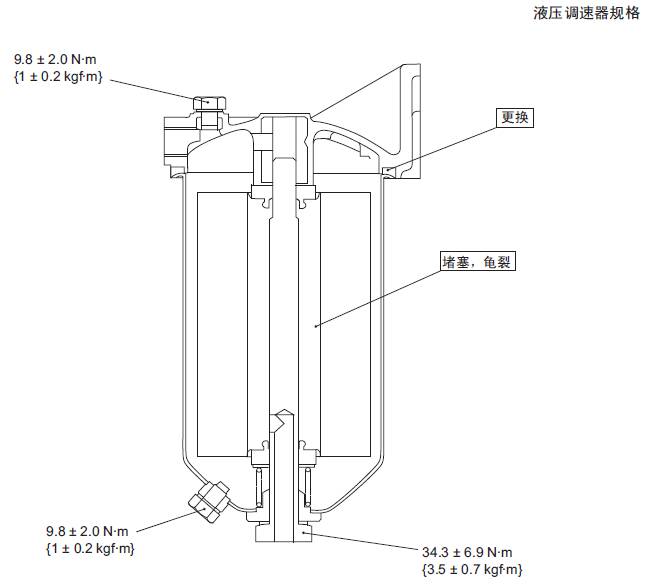

2.15 三菱S12柴油發動機調速器潤滑油濾清器的解體、檢修

三菱S12柴油發動機調速器潤滑油濾清器的解體、檢修

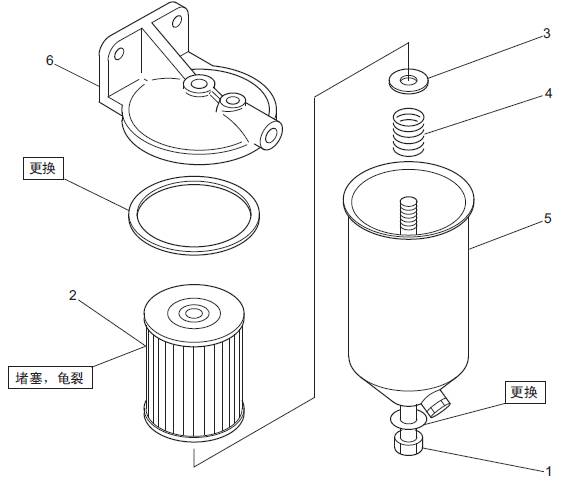

解體順序

1 中心螺栓

2 濾芯

3 彈簧座

4 彈簧

5 筒體

6 蓋

2.16 三菱S12柴油發動機調速器潤滑油濾清器的組裝

三菱S12柴油發動機調速器潤滑油濾清器的組裝

3. 安裝三菱S12柴油發動機潤滑油系統

􀂌 組裝時的順序和解體時相反。( 參照解體圖)

􀂌 充分清洗和吹干潤滑油通路。

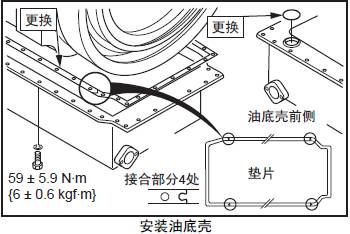

3.1 安裝油底殼

(1) 在油底殼安裝面的潤滑油通路部位，安裝Ｏ形圈。

(2) 油底殼墊片的分割處(4處)涂抹密封劑(Herdite)，安裝油底殼墊片。

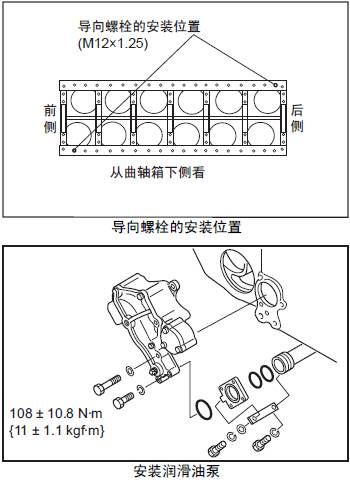

(3) 在三菱S12柴油發動機缸體安裝2 個導向螺栓，安裝油底殼。

(4) 按照規定的扭矩緊固安裝螺栓。

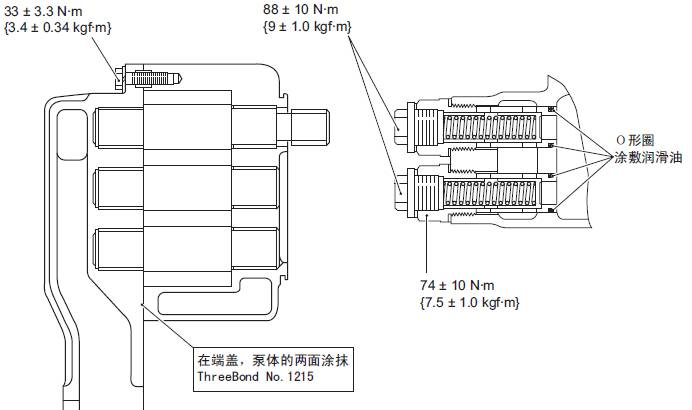

3.2 安裝三菱S12柴油發動機潤滑油泵

將三菱S12柴油發動機潤滑油泵安裝在前側齒輪箱上，安裝潤滑油管，按照規定的扭矩緊固螺栓。
