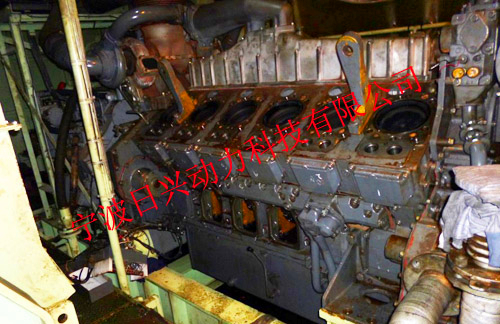

三菱S12柴油發動機燃油系統的拆卸、檢測

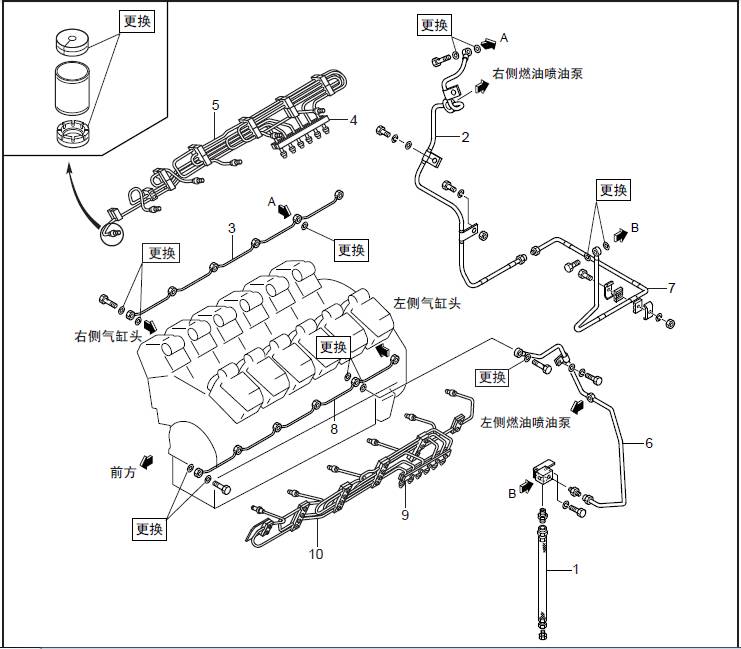

1.1 燃油三菱S12柴油發動機噴油管、燃油溢流管的拆卸、檢測

燃油三菱S12柴油發動機噴油管、燃油溢流管的拆卸、檢測

拆卸順序

1 饒性管

2 右側溢流管

3 右側溢流管

4 管夾

5 No.1 ～ 6 三菱S12柴油發動機噴油管

6 左側溢流管

7 左側溢流管

8 左側溢流管

9 管夾

10 No.7 ～ 12 三菱S12柴油發動機噴油管

為了防止雜質進入三菱S12柴油發動機燃油系統，對噴油泵的開口部、三菱S12柴油發動機噴油器進口接管以及三菱S12柴油發動機噴油管要進行封口。

注: 燃油進出口的零部件構成，根據客戶和規格而不同。

雙重高壓油管規格

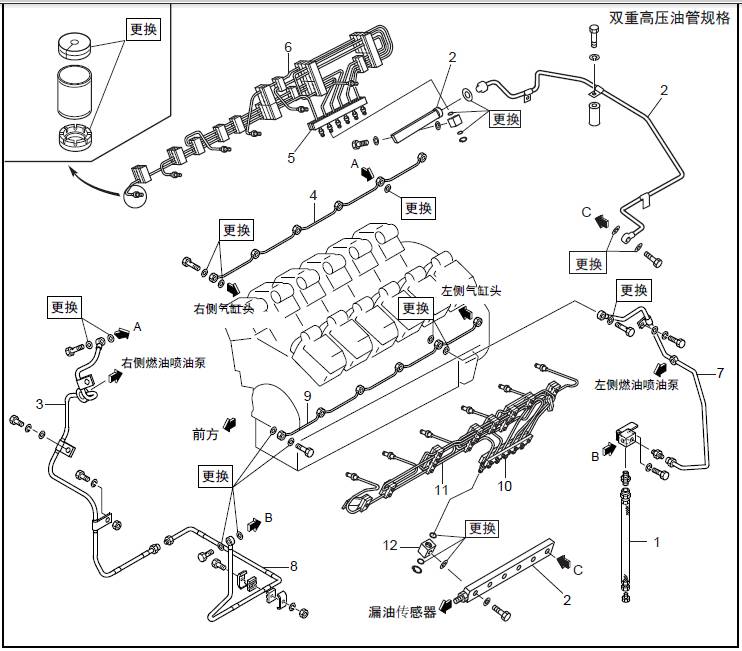

燃油三菱S12柴油發動機噴油管、燃油溢流管的拆卸、檢測

拆卸順序

1 饒性管

2 溢流管

3 右側溢流管

4 右側溢流管

5 管夾

6 No.1～6 三菱S12柴油發動機噴油管( 雙重高壓油管規格 )

7 左側溢流管

8 左側溢流管

9 左側溢流管

10 管夾

11 No.7 ～ 12 三菱S12柴油發動機噴油管( 雙重高壓油管規格 )

12 溢流管接頭

1.2 燃油濾清器、燃油管的拆卸、檢測

燃油濾清器、燃油管的拆卸、檢測

拆卸順序

1 饒性管

2 燃油管

3 管夾

4 右側燃油管

5 右側燃油管

6 燃油濾清器總成

7 燃油濾清器座

8 管支架

9 左側燃油管

10 左側燃油管

11 管接頭

12 管夾

13 左側燃油管

14 左側燃油管

15 燃油濾清器總成

16 燃油濾清器座

17 管支架

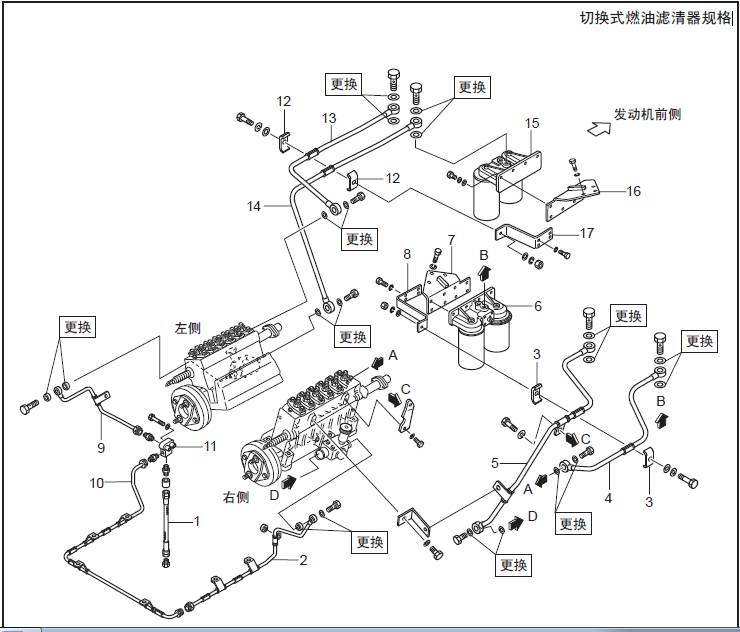

切換式燃油濾清器規格

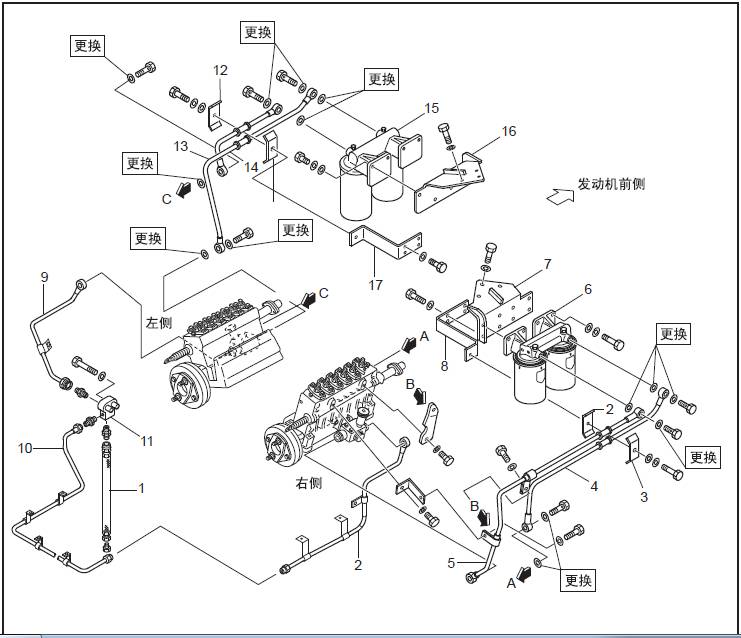

燃油濾清器、燃油管的拆卸、檢測

拆卸順序

1 饒性管

2 燃油管

3 管夾

4 右側燃油管

5 右側燃油管

6 燃油濾清器總成

7 燃油濾清器座

8 管支架

9 左側燃油管

10 左側燃油管

11 管接頭

12 管夾

13 左側燃油管

14 左側燃油管

15 燃油濾清器總成

16 燃油濾清器座

17 管支架
