安裝三菱S6R柴油發動機曲軸

1.6 安裝前側推力片( 上)

(1) 將裝入的三菱S6R柴油發動機曲軸推向發動機前側，使三菱S6R柴油發動機曲軸頸端面和已經安裝的后側推力片( 上) 輕輕接觸。

(2) 前側推力片( 上)的油槽面朝發動機的前側，在三菱S6R柴油發動機曲軸和三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱的空隙之間插入前側推力片( 上)。

(3) 前后移動三菱S6R柴油發動機曲軸，確認有適當的間隙。

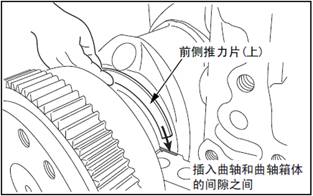

安裝前側推力片( 上)

1.7 安裝三菱S6R柴油發動機主軸承瓦下軸瓦、推力片( 下)

(1) 三菱S6R柴油發動機主軸承瓦下軸瓦和三菱S6R柴油發動機主軸承瓦端蓋的嵌槽對準后安裝。

注: 軸瓦兩端的突出量保持均等。

(2) 在各三菱S6R柴油發動機主軸承瓦下軸瓦的內表面均勻涂抹潤滑油。

(3) 在最后端三菱S6R柴油發動機主軸承瓦端蓋的定位銷位置安裝推力片( 下)。

注: 推力片( 下) 的油槽分別朝向端蓋的外側安裝。

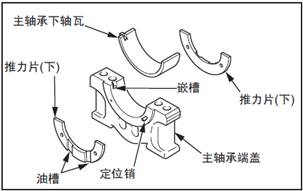

安裝三菱S6R柴油發動機主軸承瓦下軸瓦、推力片( 下)

安裝推力片( 下)

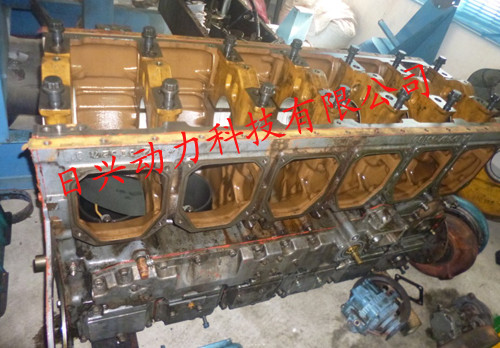

1.8 安裝三菱S6R柴油發動機主軸承瓦端蓋

(1) 確認安裝在三菱S6R柴油發動機主軸承瓦端蓋上的主軸瓦和推力片上均勻涂抹清潔潤滑油。

(2) 安裝時，三菱S6R柴油發動機主軸承瓦端蓋上的刻印編號按發動機前側向后側的順序，另外，端蓋「FRONT」記號浮刻的側面朝向發動機前側的方向( 嵌槽都在同側)。

(3) 三菱S6R柴油發動機主軸承瓦端蓋螺栓、墊圈涂抹潤滑油后臨時安裝。

(4) 用軟金屬錘均勻地將三菱S6R柴油發動機主軸承瓦端蓋打入。

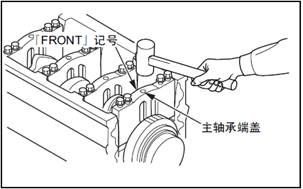

安裝三菱S6R柴油發動機主軸承瓦端蓋

(5) 三菱S6R柴油發動機曲軸最后端部除外的三菱S6R柴油發動機主軸承瓦端蓋螺栓按照圖示順序，在規定扭矩的1/2 處一旦緊固。

(6) 除三菱S6R柴油發動機曲軸最后端部以外的三菱S6R柴油發動機主軸承瓦端蓋螺栓按照圖示順序，按照規定扭矩緊固。

(7) 三菱S6R柴油發動機曲軸最后端部的三菱S6R柴油發動機主軸承瓦端蓋用輕輕接觸的程度臨時安裝。

在此狀態時，測量三菱S6R柴油發動機曲軸的軸向間隙。

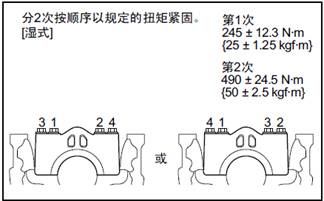

三菱S6R柴油發動機主軸承瓦端蓋螺栓的緊固順序

1.9 測量三菱S6R柴油發動機曲軸的軸向間隙

(1) 確認三菱S6R柴油發動機曲軸能夠輕松地盤動。

(2) 安裝千分表，將表頭接觸三菱S6R柴油發動機曲軸的后端面。

(3) 用撬棒撥動三菱S6R柴油發動機曲軸，測量三菱S6R柴油發動機曲軸前后移動的最大差值，檢測軸向間隙值。超過標準值時，檢測推力片和三菱S6R柴油發動機曲軸。標準值以內時，在最后端的三菱S6R柴油發動機主軸承瓦端蓋螺栓旋松的狀態前后移動三菱S6R柴油發動機曲軸，再次檢測。

(4) 將最后端的三菱S6R柴油發動機主軸承瓦端蓋正式旋緊后，再次測量和確認軸向間隙。

(5) 再次確認三菱S6R柴油發動機曲軸能夠輕松地盤動。

(6) 再次確認所有的三菱S6R柴油發動機主軸承瓦端蓋螺栓有無遺漏緊固。

下圖為三菱S6R柴油發動機曲軸的軸向間隙檢測項目與技術規格

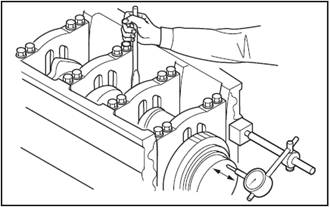

測量三菱S6R柴油發動機曲軸的軸向間隙

1.10 翻轉三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱

將三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱放置在回轉臺上翻轉。不使用回轉臺時，在三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱上掛上鋼絲索，在鋼絲索和三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱體之間填入墊木或布，用起吊機吊起，然后橫倒放置在枕木上。重新掛鋼絲索，在枕木上將三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱體翻轉恢復常規放置狀態。

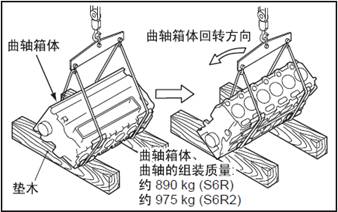

翻轉三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱

2. 三菱S6R柴油發動機缸套、三菱S6R柴油發動機活塞、三菱S6R柴油發動機連桿的組裝

2.1 檢測三菱S6R柴油發動機缸套凸緣的高度

(1) 千分表的表頭與三菱S6R柴油發動機缸套凸肩部的上端面接觸，調整千分表指針為零。

(2) 測量三菱S6R柴油發動機缸套凸緣４個位置處的高度。

(3) 測量值不在基準值范圍內，或凸緣部分有斷缺時，更換新的三菱S6R柴油發動機缸套。
