三菱S6R發動機燃油噴油泵驅動器的解體，檢測

三菱S6R發動機燃油噴油泵驅動器的解體，檢測

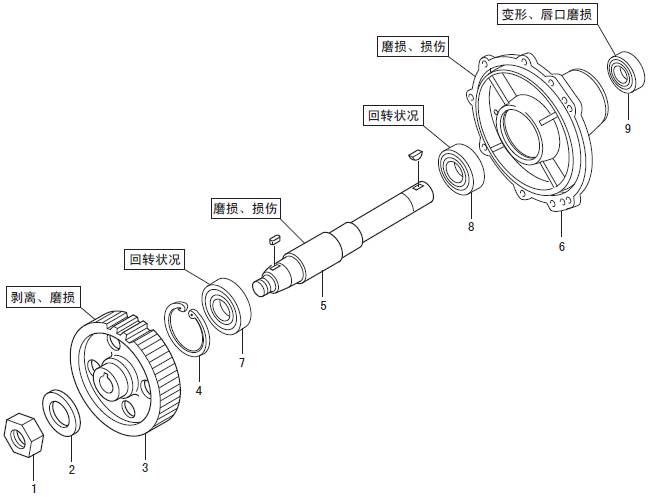

解體順序

1 螺帽

2 墊圈

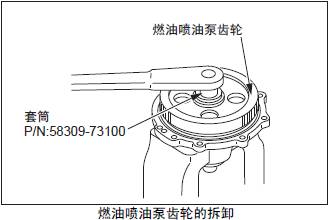

3 燃油噴油泵齒輪

4 卡環

5 三菱S6R發動機驅動軸

6 驅動器殼體

7 軸承

8 軸承

9 油封

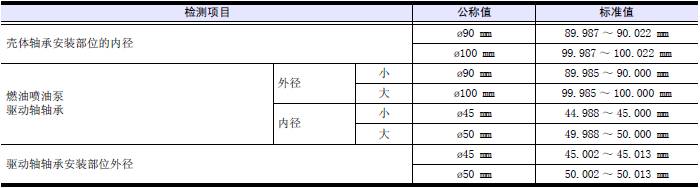

2.6 三菱S6R發動機驅動器軸承安裝部位的外徑和內徑檢測

(1) 轉動軸承，回轉不順暢時更換新的軸承。

(2) 檢測驅動軸和軸承的安裝部位，嚴重磨損時更換新品。

(3) 檢測驅動器殼體和軸承的安裝部位，嚴重磨損時更換新品。

(4) 檢查驅動軸和油封，發現異常時更換。

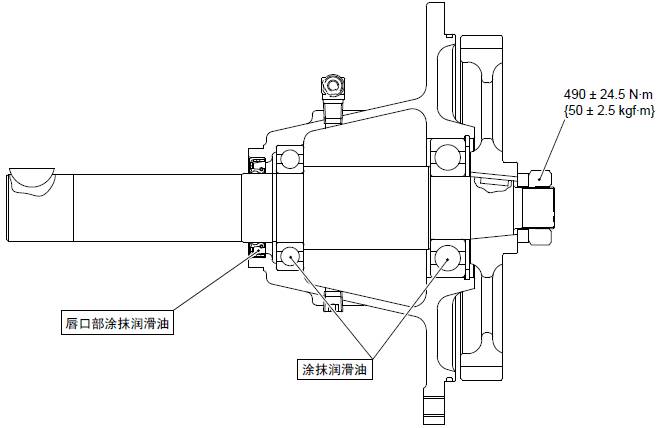

2.7 三菱S6R發動機燃油噴油泵驅動器的組裝

三菱S6R發動機燃油噴油泵驅動器的組裝

2.8 三菱S6R發動機調速器驅動器的解體，檢測

三菱S6R發動機調速器驅動器的解體，檢測

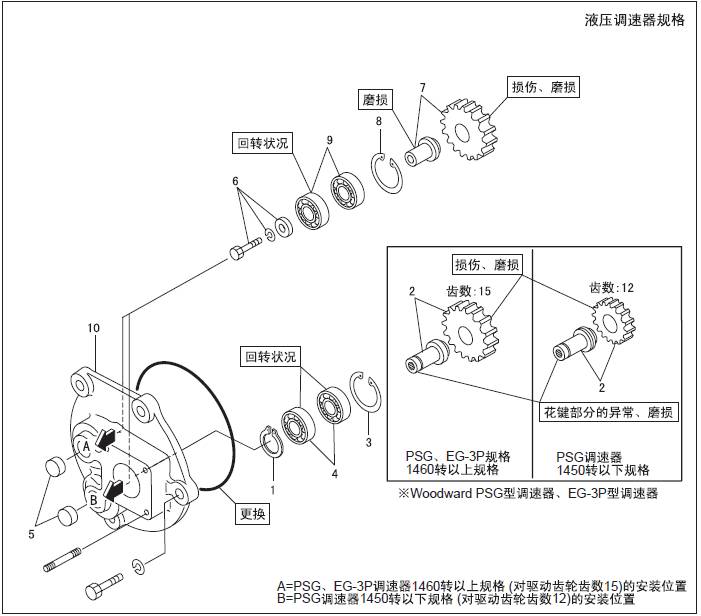

解體順序

1 卡環

2 三菱S6R發動機驅動軸，驅動齒輪

3 卡環

4 軸承

5 密封帽

6 螺栓，墊圈

7 三菱S6R發動機惰齒輪，惰齒輪軸

8 卡環

9 軸承

10 驅動器殼體

注: 驅動齒輪和驅動軸，惰齒輪和惰齒輪軸無異常時一般不要拆卸。

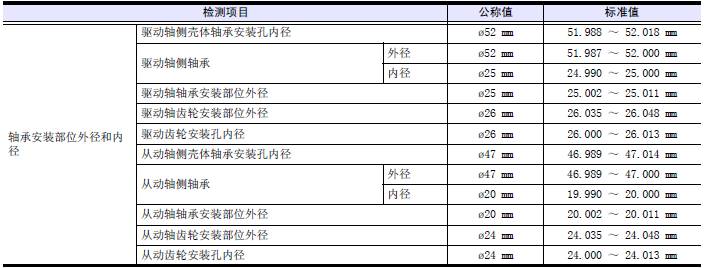

2.9 三菱S6R發動機軸承安裝部位外徑和內徑（液壓調速器規格）

轉動軸承，回轉不順暢時更換新的軸承。檢測驅動軸、從動軸和軸承的安裝部位，嚴重磨損時更換新品。檢測驅動器殼體和軸承的安裝部位，嚴重磨損時更換新品。

*Woodward PSG 型調速器、EG-3P 型調速器
