噴油器的噴霧狀態檢測

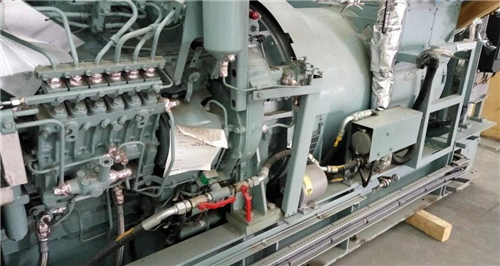

三菱S6R發動機燃油噴油器的解體，檢修

解體順序

1 定位螺釘，密封墊圈

2 蓋螺帽，密封墊圈

3 調節螺釘

4 Ｏ形圈

5 管套螺帽

6 三菱S6R發動機噴油嘴

7 隔套

8 頂桿，噴油器彈簧，彈簧座

9 Ｏ形圈

10 噴油器本體

注: 三菱S6R發動機噴油嘴、隔套、噴油器彈簧成套一起更換。

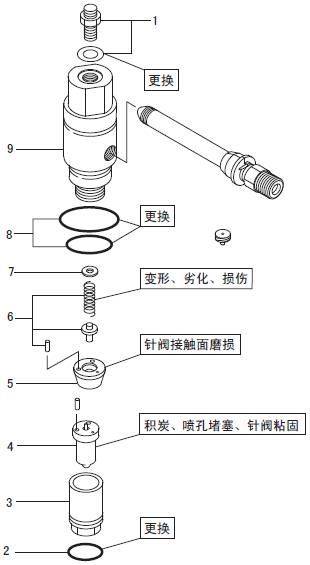

三菱S6R發動機燃油噴油器的解體，檢修

解體順序

1 短路堵塞

2 Ｏ形圈

3 管套螺帽

4 噴油嘴

5 隔套

6 頂桿、噴油器彈簧

7 墊圈

8 Ｏ形圈

9 噴油器本體

注: 三菱S6R發動機噴油嘴、隔套、噴油器彈簧成套一起更換。

2.3 三菱S6R發動機燃油噴油器的檢測，調整

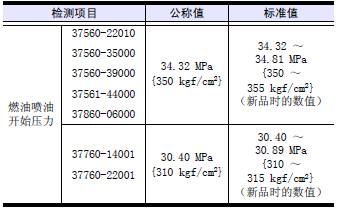

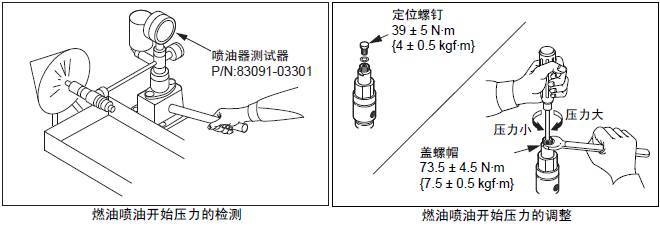

2.3.1 三菱S6R發動機燃油噴油開始壓力的檢測，調整( 螺釘調節式規格)

(1) 將噴油器安裝在噴油器測試器上。

(2) 以大約每秒１次的速度向下壓手柄，檢測噴油的開始壓力。不在標準值范圍以內時進行調整。

(3) 三菱S6R發動機調整噴油壓力時，先拆除噴油器的定位螺釘，旋松蓋螺帽，用螺絲刀旋轉調節螺釘。

(4) 調整結束后， 按照規定的扭矩緊固蓋螺帽和定位螺釘。

(5) 旋緊定位螺釘后，再次檢測噴油開始壓力是否在標準值范圍內。

( 墊片調節式規格)

(1) 將三菱S6R發動機噴油器安裝在噴油器試驗臺上。

(2) 以大約每秒１次的速度向下壓手柄，檢測噴油的開始壓力。不在標準值范圍以內時進行調整。

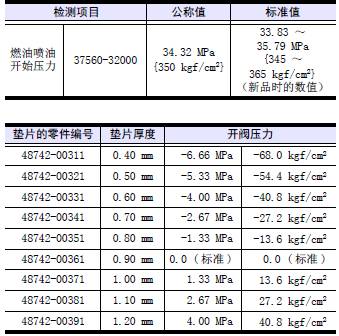

(3) 噴油開始壓力通過增減墊片調整。墊片分0.40 ～1.20 mm 的9 種。參照下表進行調整。

(4) 調整后按照規定扭矩186.5±9.5 N·m{19±1kgf·m} 旋緊管套螺帽。

(5) 管套螺帽按照規定扭矩旋緊后，再次檢測噴油開始壓力是否正常。

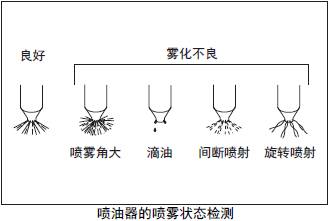

2.3.2 三菱S6R發動機噴油器的噴霧狀態檢測

在噴油器試驗臺上調整壓力的同時，檢查噴孔堵塞、噴霧狀態以及噴孔內有無漏油現象等。噴霧不良時，清洗或更換噴油嘴。霧化檢測項目如下。筆直噴射。無大顆粒，微細噴霧。噴射后，噴孔無殘余油滴。

2.3.3 三菱S6R發動機噴油嘴的清洗和更換

(a) 不要碰擊噴油嘴的端部。

(b) 三菱S6R發動機針閥和閥體是超精密加工的偶件要注意保管，安裝時絕對不能改變組合。

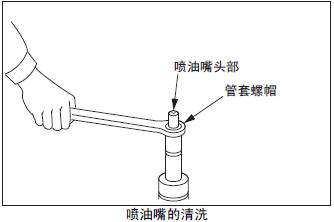

(1) 拆卸管套螺帽。

(2) 拆卸噴油嘴。

(3) 三菱S6R發動機清洗噴油嘴的針閥和閥體。

使用清潔的清洗油，清洗后在清潔的柴油中將針閥和閥體組裝。

(4) 噴油嘴的管套螺帽要按照規定的扭矩緊固。

(5) 三菱S6R發動機調整和清洗后噴霧狀態不能好轉的話，要更換新的噴油嘴。新的噴油嘴涂有防銹劑，最初一定要用清洗油清洗，然后用柴油再次清洗后才能組裝。

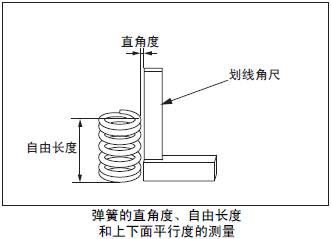

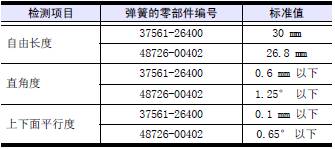

2.3.4 彈簧的直角度、自由長度、

和上下面平行度的測量測量噴油嘴彈簧的直角度、自由長度和上下面平行度。

注: 更換三菱S6R發動機噴油嘴時，同時更換隔套和噴油器彈簧。
