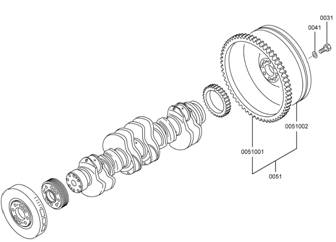

三菱S6R-PTA柴油發動機飛輪

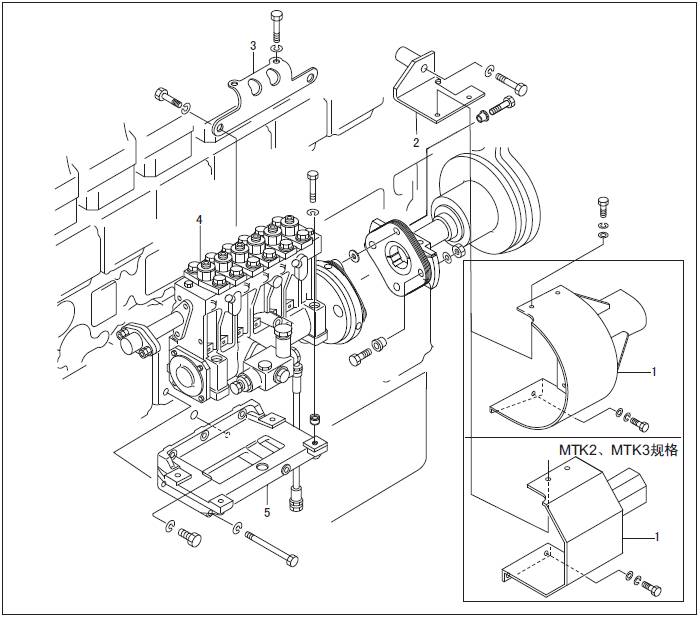

1.6 三菱S6R發動機燃油噴油泵的拆卸，檢測

三菱S6R發動機燃油噴油泵的拆卸，檢測

拆卸順序

1 三菱S6R發動機聯軸器罩

2 座

3 座

4三菱S6R發動機噴油泵 （約 56 kg）

5 座

2. 三菱S6R發動機燃油系統的解體，檢修，組裝

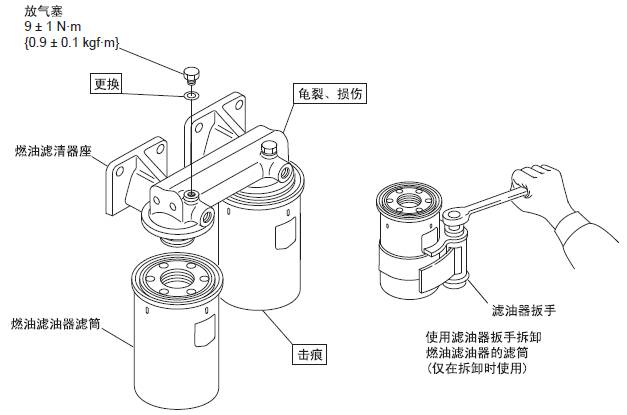

2.1 三菱S6R發動機燃油濾清器的解體，檢修，組裝( 紙質濾芯)

燃油濾清器的解體，檢修，組裝( 紙質濾芯)

三菱S6R發動機燃油濾清器的解體，檢修，組裝( 紙質濾芯)

解體順序

1 三菱S6R發動機燃油濾清器濾筒

2 銷

3 端蓋

4 旋塞

5 三菱S6R發動機燃油濾清器座
